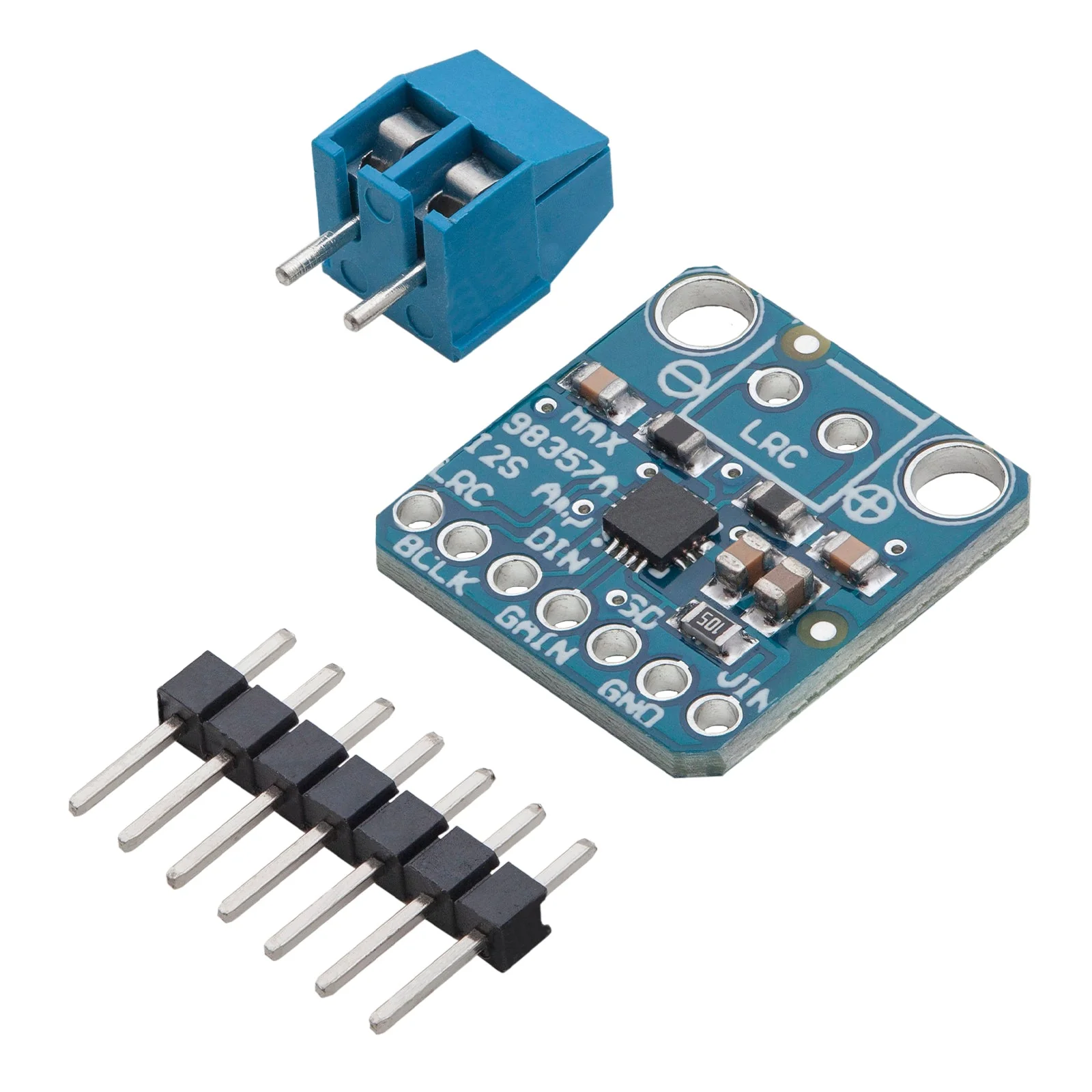

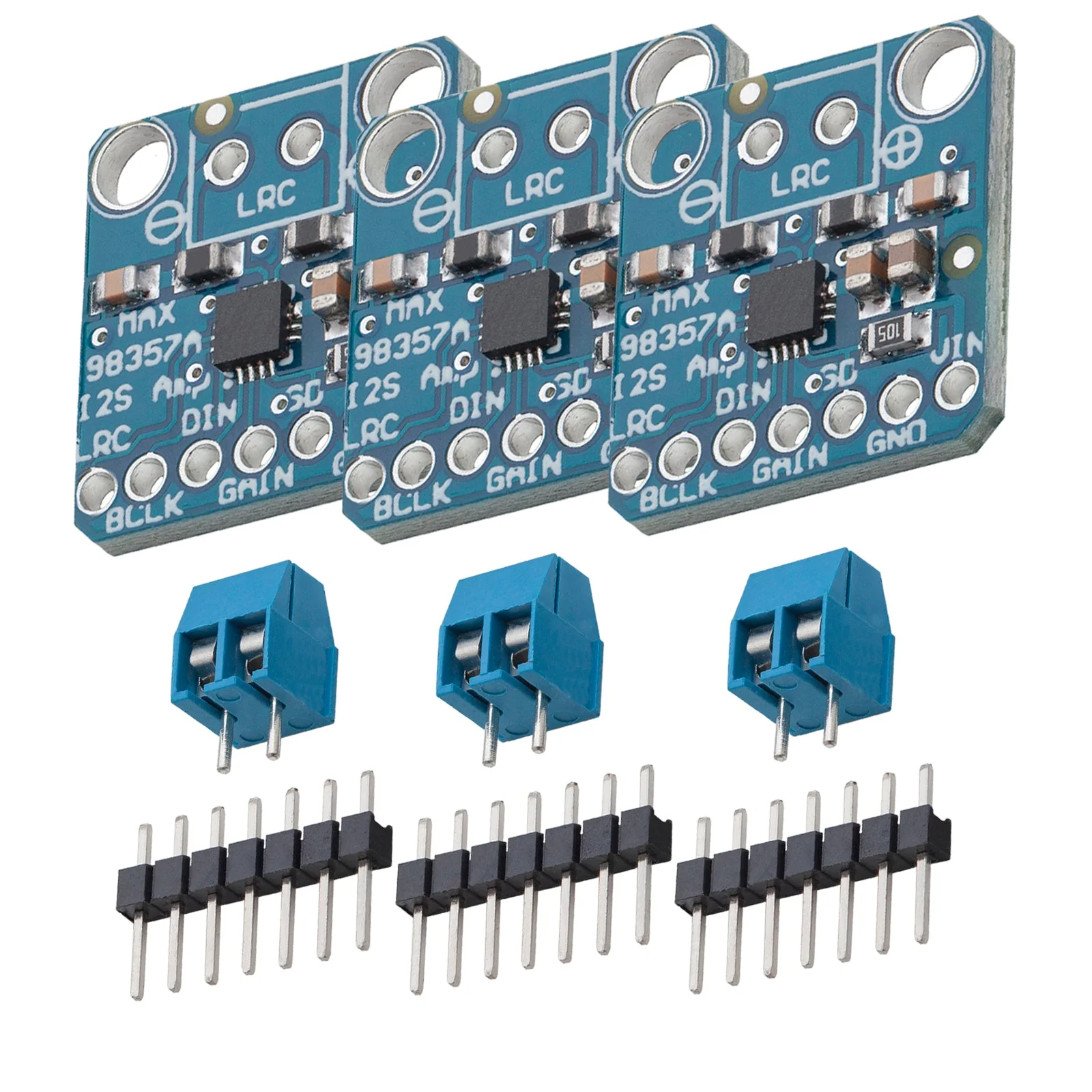

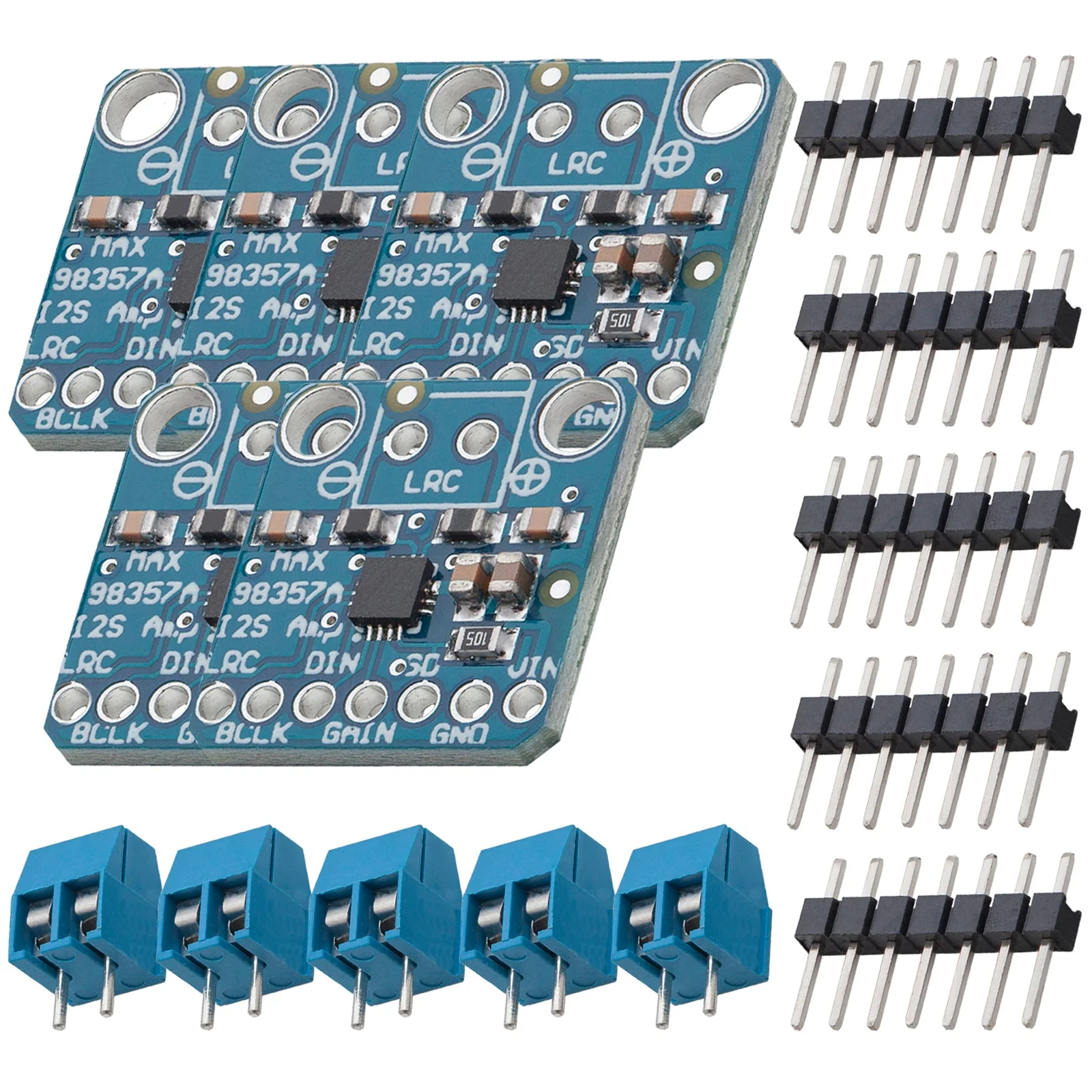

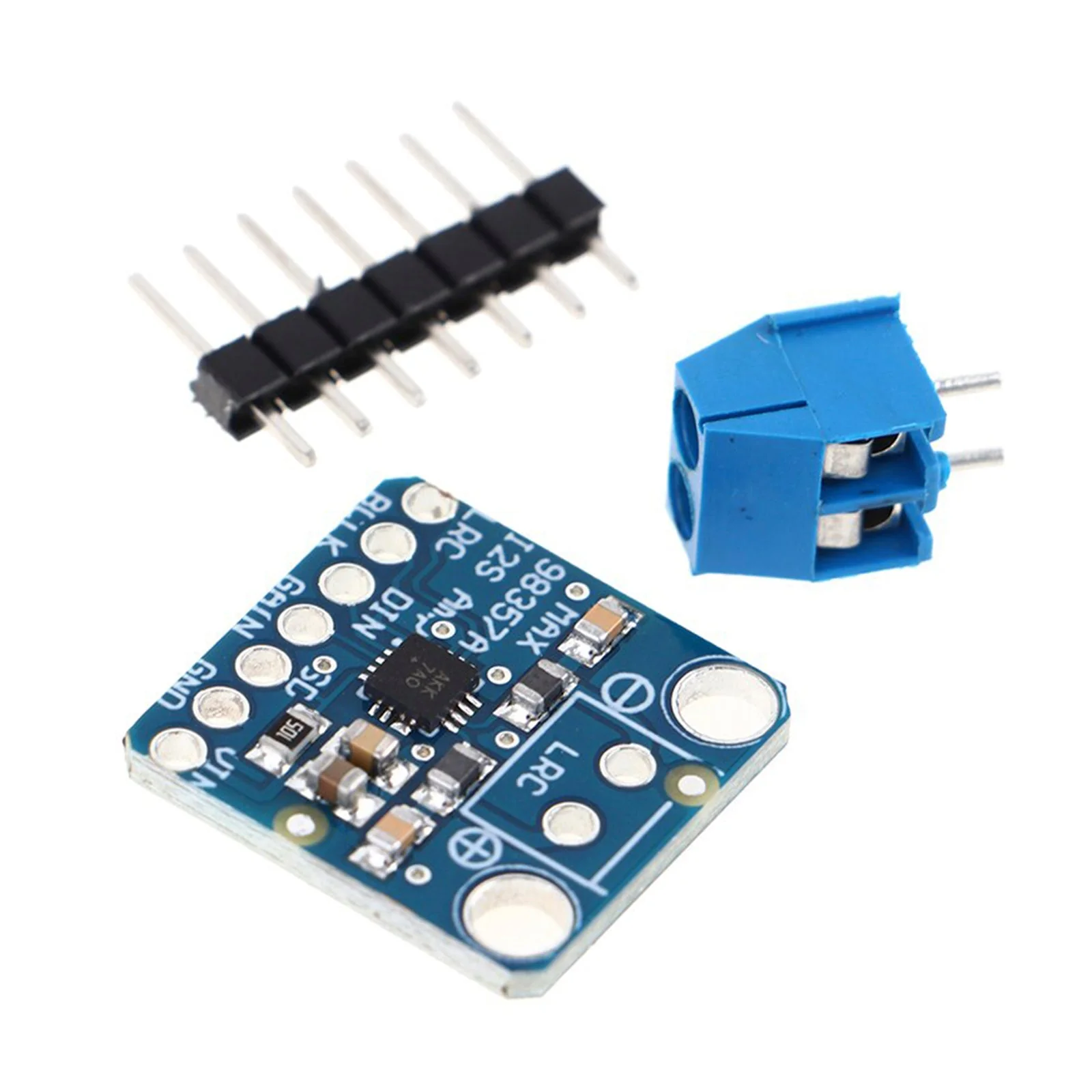

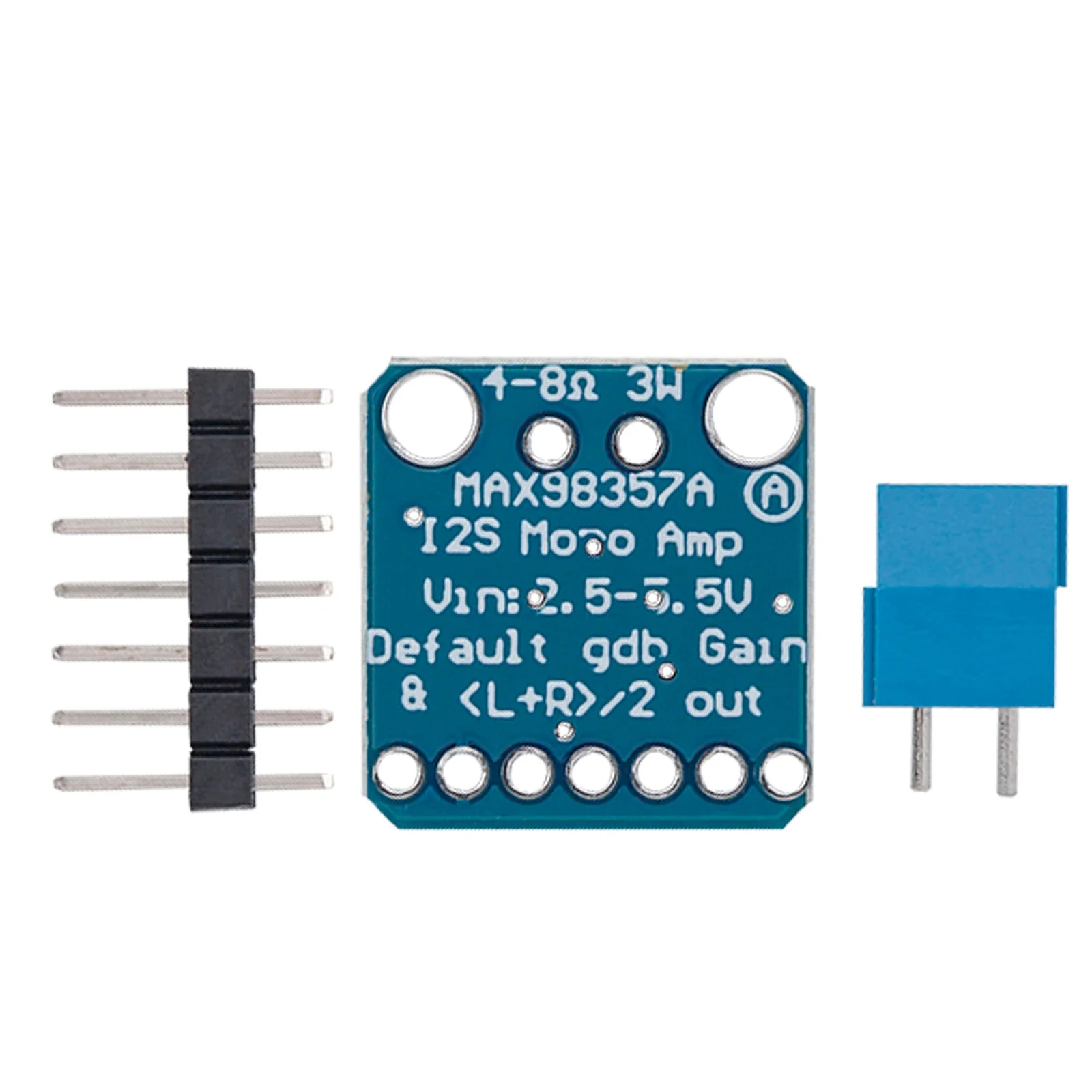

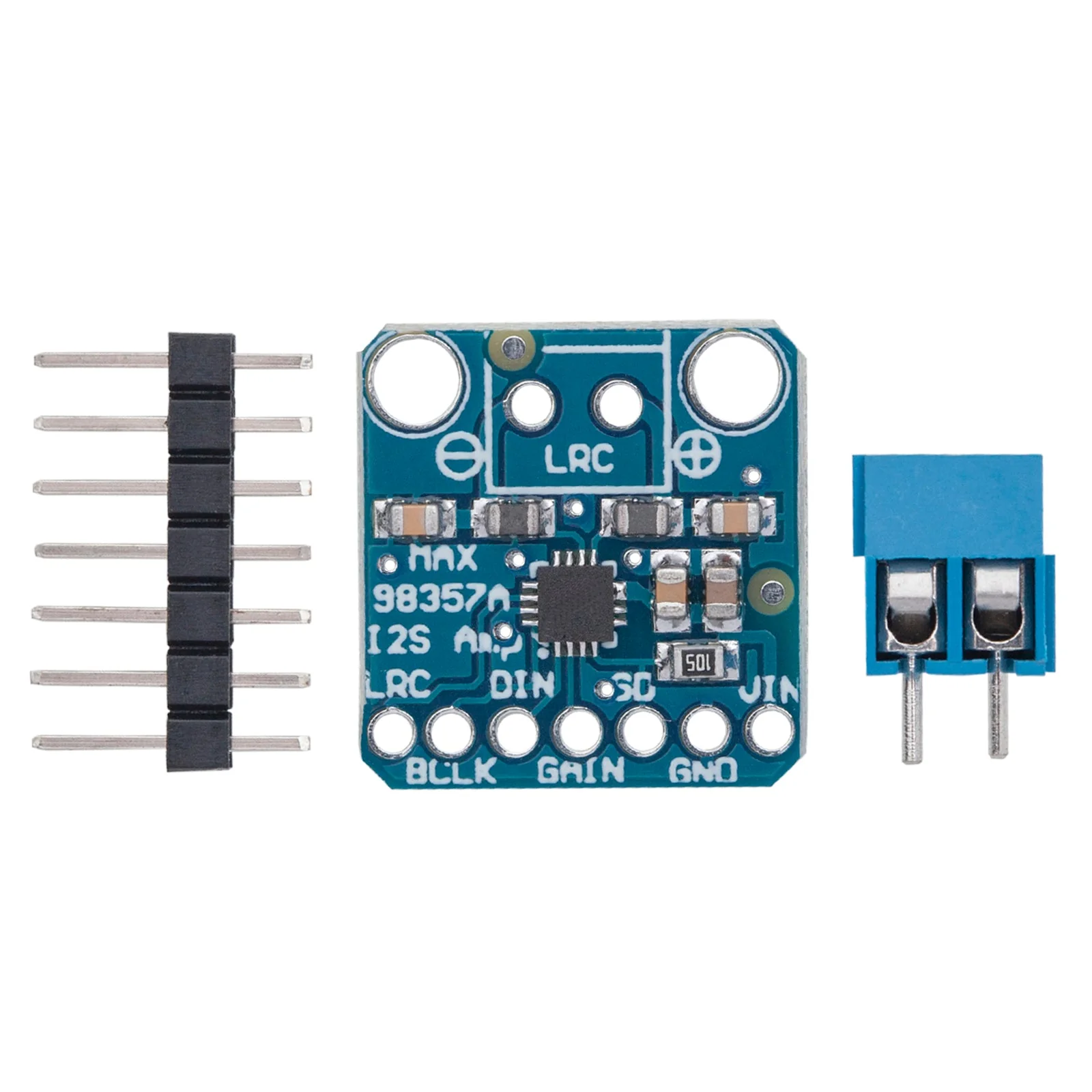

I2S 3W Klasse D Amplifier Breakout Modul - MAX98357A

Das AZ-Delivery DAC Amp Breakout funktioniert mit dem Raspberry Pi und bringt die digitalen Audiodateien zum Klingeln. Der Standard I2S-Audioeingang dekodiert nicht nur ein analoges Signal, sondern wird direkt in einen Lautsprecher, mit 2 Breakouts (I2S DAC + Amp), verstärkt und kombiniert.

Besonderheiten

• Ein Soundprotokoll, das nicht mit I2C zu verwechseln ist.
• Die Verstärkung kann durch ein Gain-Pin manipuliert werden.
• Der Lautsprecher kann 3,2 Watt Leistung abgeben.

Details

• Vin - Stromeingang (5V)
• GND - Leistung negativ
• BCLK - Bit-Takt
• LRC - Links/Rechts Uhr

Technische Daten

Betriebsspannung	2,5V - 5,5V (5V empfohlen)
Ausgangsleistung	bis zu 3W
Impedanz	4 - 8 Ohms
PSRR	77 dB typ @ 1KHz
Logik Level	3.3V / 5V
Schnittstelle	I2S
Dimensionen	19 x 18 x 3 mm
Gewicht	ca. 3g



Umfangreiche Anwendungsnöglichkeiten
Der 3W Amplifier ermöglicht eine hervorragende Funktion mit Arduino Zero, Mikrocontroller oder Mikrocomputer mit I2S-Audioausgängen.

Moderne Technologie
Dank dem eingebauten Thermo- und Überstromschutz ist dieser Verstärker sehr gut für tragbare und batteriebetriebene Projekte geeignet.
