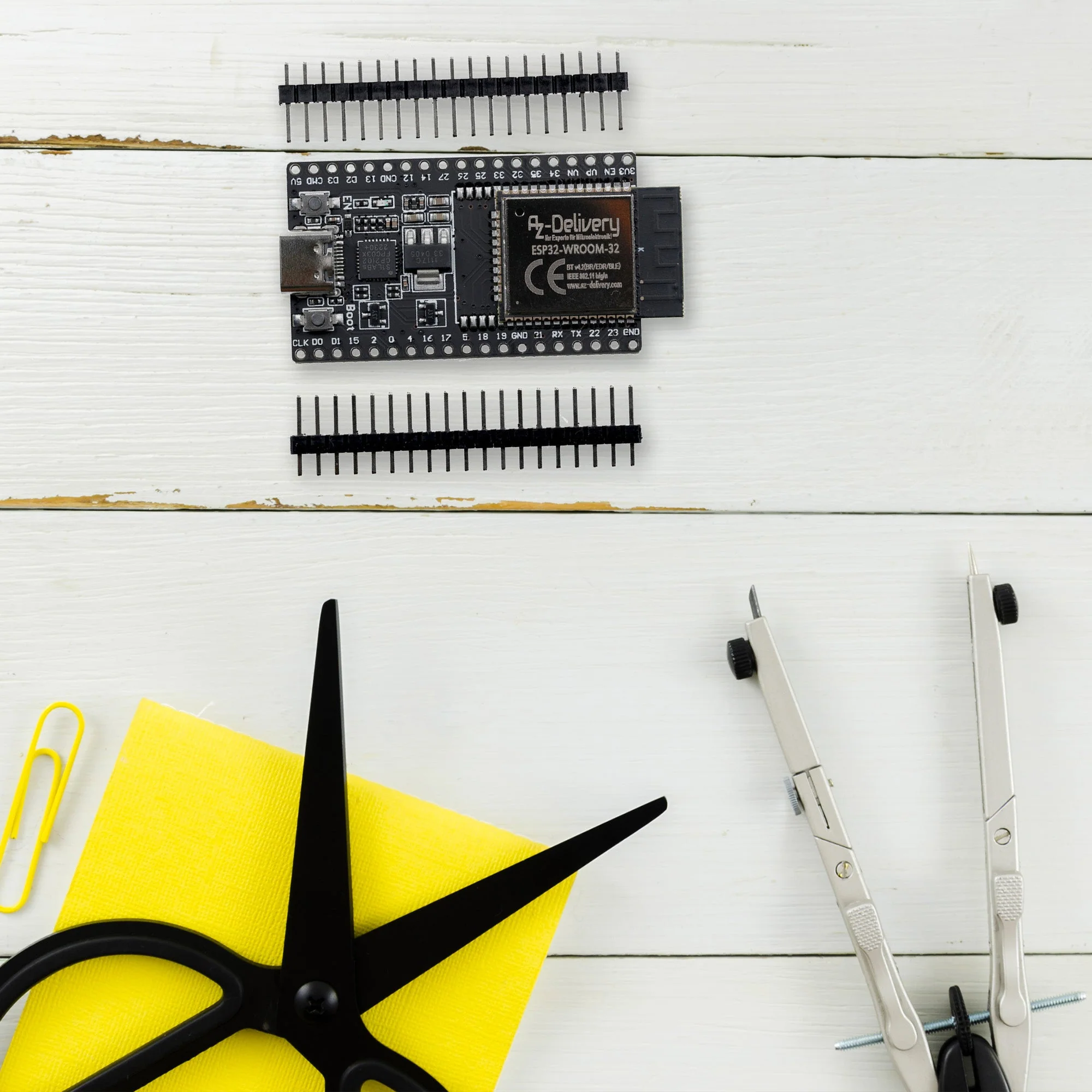

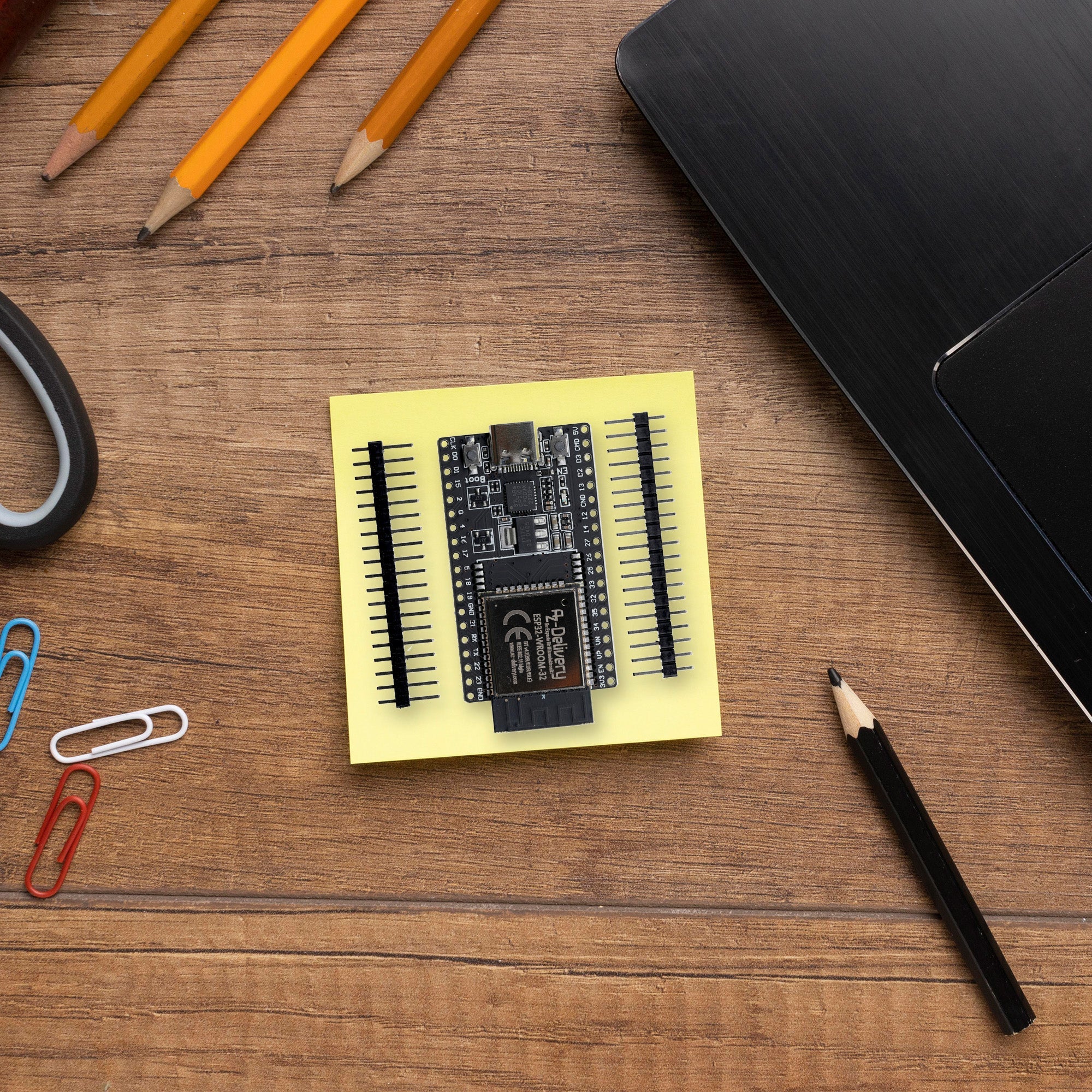

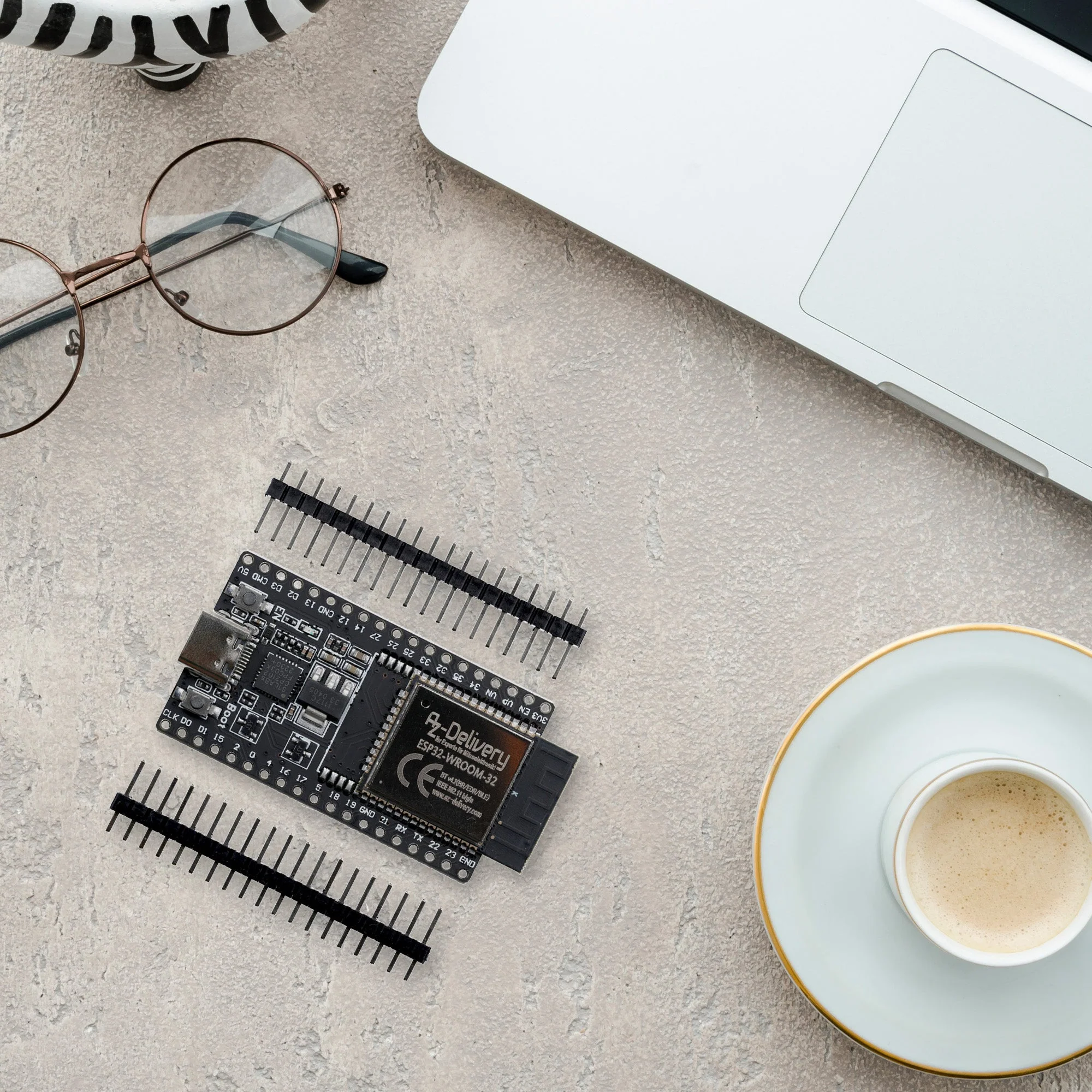

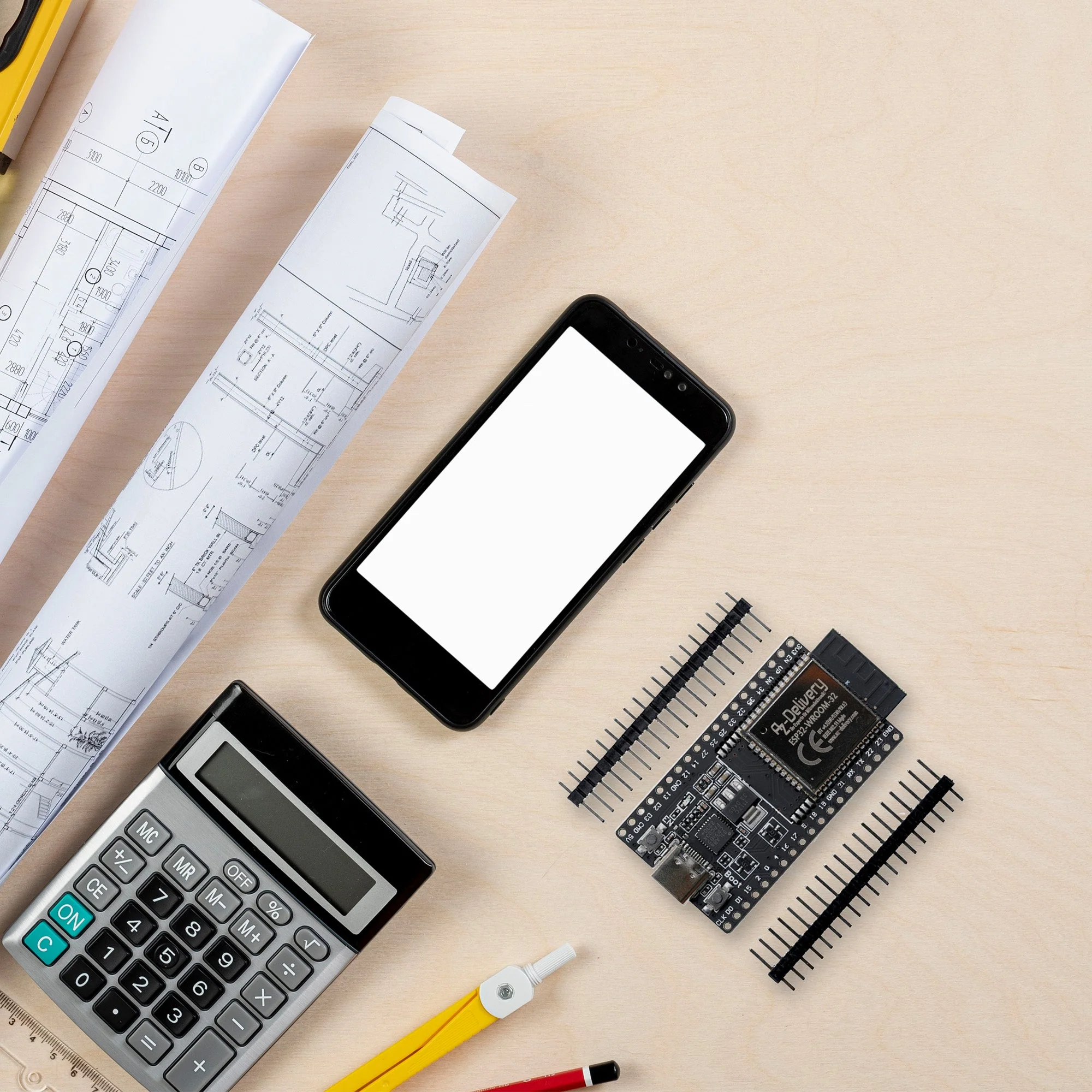

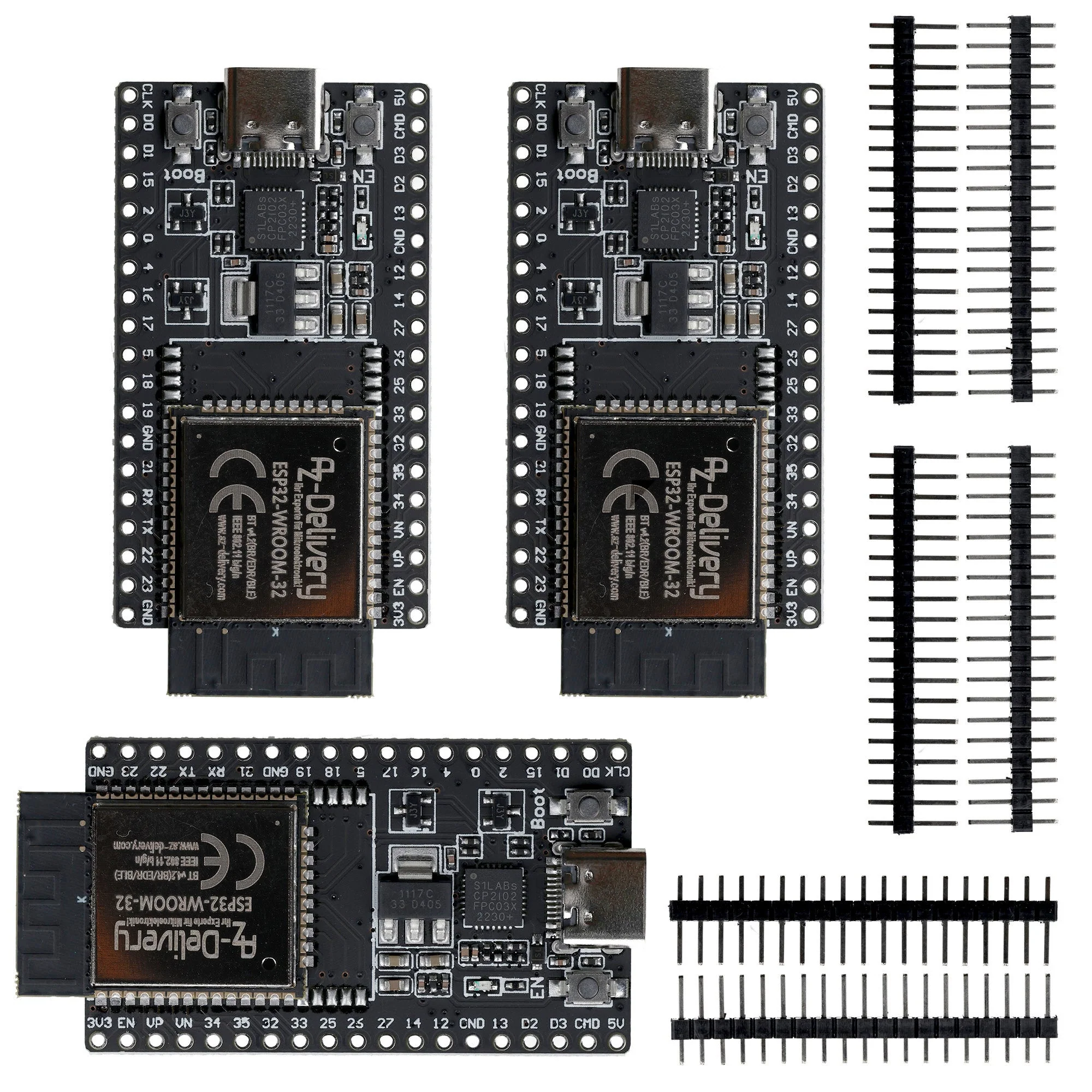

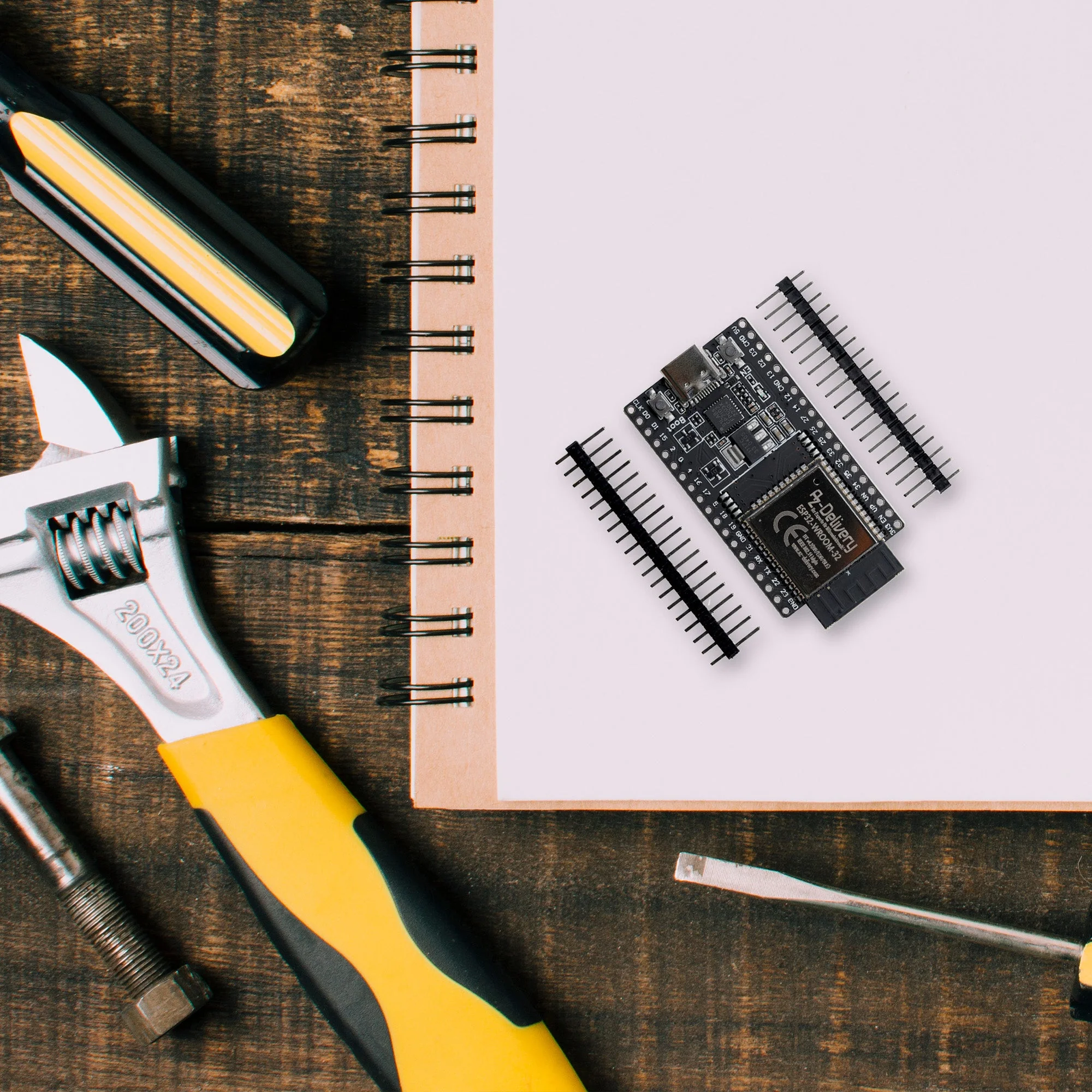

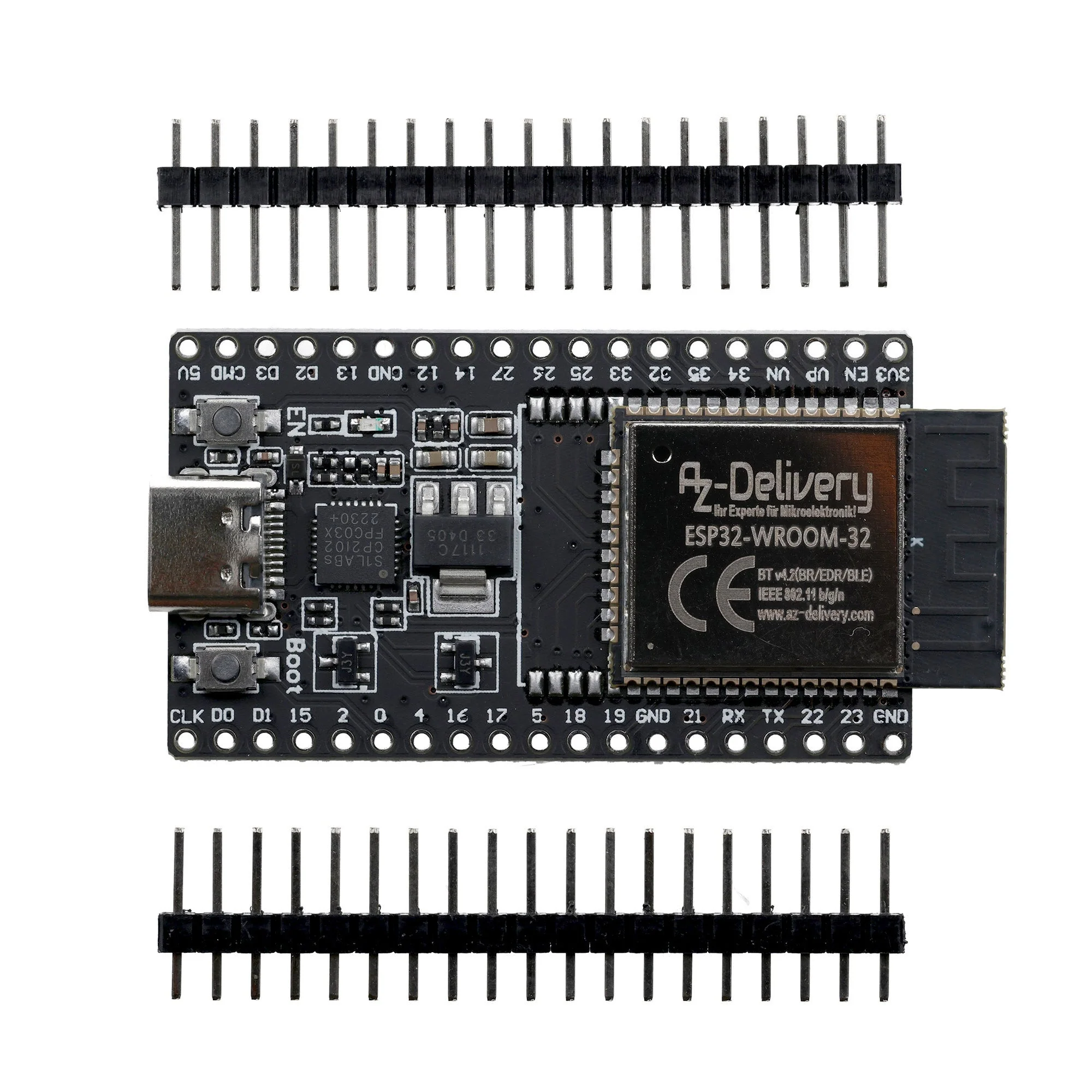

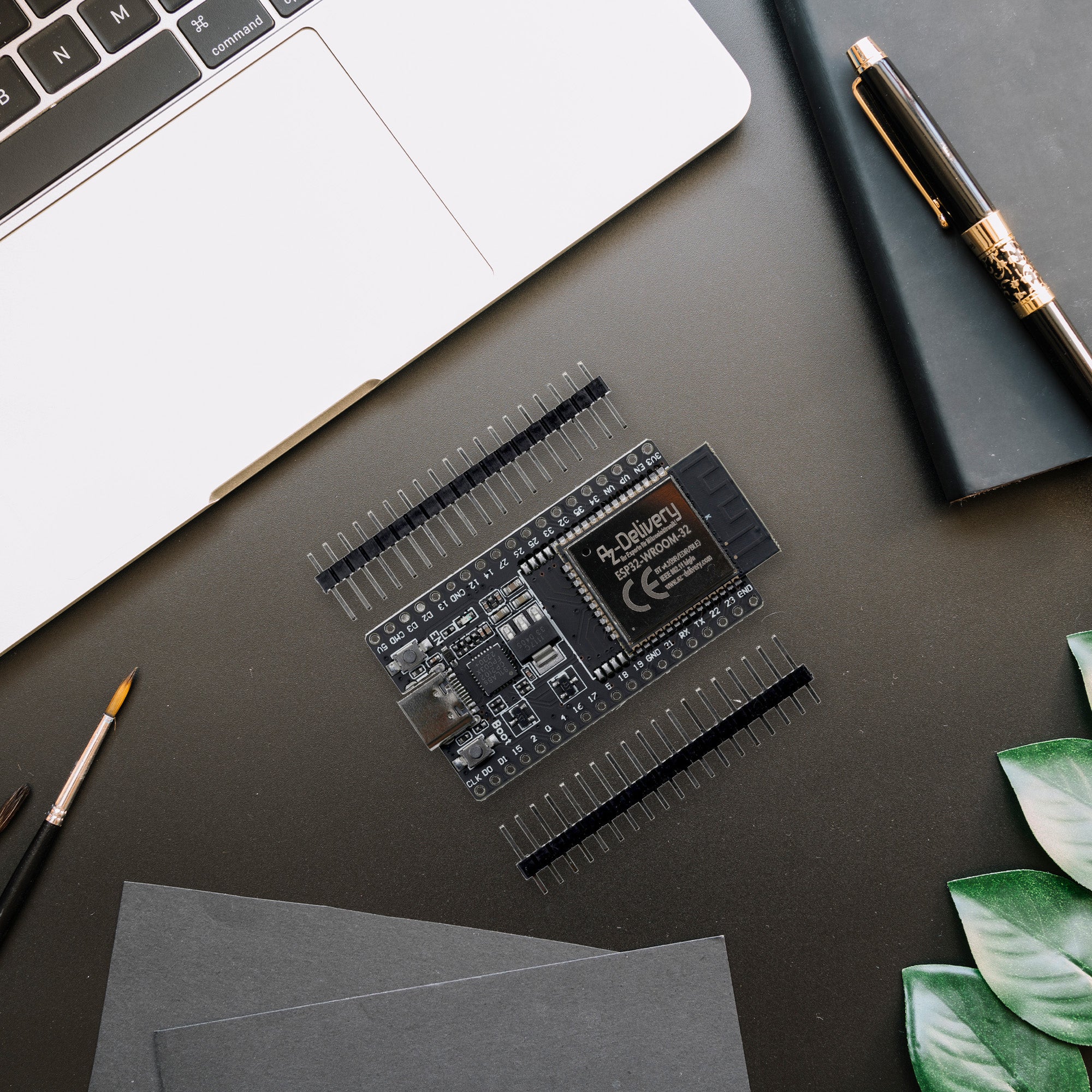

ESP32 Board Dev Kit C V4 NodeMCU WLAN WiFi Development Board unverlötet mit USB-C Anschluss kompatibel mit Arduino

Dieses ESP32 usb c wurde von Espressif designt, um einen einfachen Einstieg in die Programmierung des neuen ESP32-Dual-Core Prozessors zu ermöglichen. Die Make! bezeichnete dieses Modul zurecht als "Eierlegende Wollmilchsau". Mit einer Vielzahl neuer Sensoren und Funktionen stellt dieses Board den nächsten Schritt in der IoT-Entwicklung dar. Wie beim Vorgängermodell ESP8266 ist die WLAN-Funktionalität direkt in den SoC implementiert, jedoch mit zusätzlicher Bluetooth Funktion (incl. BLE). Der verwendete ESP32-Prozessor vereint in einem einzelnen Mikrocontroller-Chip eine CPU mit 2 Tensilica-LX6-Kernen, getaktet mit bis zu 240 MHz, und 512 Kilobyte SRAM. Dazu integriert er eine Funkeinheit für WLAN (nach 802.11bgn) und Bluetooth (Classic und LE). Die WLAN-Funktion unterstützt alle gängigen Verschlüsselungsmethoden wie zum Beispiel WPA2. Außerdem kann er im WLAN auch als Access Point oder als Sniffer im passiven Modus agieren. Über die 32 Pins stehen unter anderem UART, I2C, SPI, DAC, ADC (12 Bit) zur Verfügung und alle GPIO-Pins können als Ein- oder Ausgabe benutzt werden. Mit Ihrer Bestellung bei AZ-Delivery erhalten Sie ein Produkt in gewohnt hoher Qualität und mit schneller Lieferung direkt aus Deutschland zum Discountpreis! Für weiterführende Ideen und Projekte besuchen Sie auch unseren Blog im Internet oder downloaden Sie sich unsere kostenlosen eBooks auf unserer Website! AZ-Delivery: Ihr Experte für Mikroelektronik! Bei AZ-Delivery handelt es sich um eine Marke die beim DPMA (Deutschen Marken- und Patentamt) eingetragen ist. Gemäß § 14 Abs. 2 MarkenG ist es Dritten untersagt, diese Marke im geschäftlichen Verkehr zu verwenden.



Der AZ-Delivery ESP32 Dev Kit C V4 mit USB-C Anschluss vereint in einem einzelnen Mikrocontroller eine CPU mit zwei Tensilica-LX6-Kernen, getaktet mit bis zu 240 MHz, und 512 Kilobyte SRAM. Dazu integriert er eine Funkeinheit für WLAN (nach 802.11b/g/n) und Bluetooth (Classic und LE). Das ESP32-WROOM-32 neu platziert, um eine signifikante Steigerung der Sende- und Empfangsqualität zu erreichen, ohne die Leistung zu erhöhen.

Mit dem neuen Board-Layout wurde sowohl die Energieversorgung als auch der Reset-Schaltkreis für die automatische Programmierung wesentlich verbessert. Unser Dev-Kit ist mit dem ESP32-D0WD-V3 bestückt.

Technische Daten

- Stromversorgungsspannung (USB): 5 V

- Eingangs-/Ausgangsspannung: 3.3 V

- Benötigter Betriebsstrom: min. 500 mA

- SoC: ESP32S

- Taktfrequenzbereich: 80 MHz / 240 MHz

- RAM: 512 kB

- Externer Flash-Speicher: 4 MB

- I/O Pins: 34

- Schnittstellen: SPI, I2C, I2S, CAN, UART

- Wi-Fi Protokolle: 802.11 b/g/n (802.11n bis zu 150 Mbps)

- Wi-Fi Frequenz: 2.4 GHz - 2.5 GHz

- Bluetooth: V4.2 - BLE und Classic Bluetooth

- Drahtlose Antenne: PCB

- Abmessungen: 56 x 28 x 13 mm

WLAN-Funktion

Die WLAN-Funktion unterstützt alle gängigen Verschlüsselungsmethoden, wie zum Beispiel WPA2. Außerdem kann das Board im WLAN als Access Point oder Sniffer agieren. Über 32 GPIO-Pins stehen Schnittstellen wie UART, I2C, SPI, DAC und ADC (12 Bit) zur Verfügung. Alle GPIO-Pins können als Ein- oder Ausgabe genutzt werden.

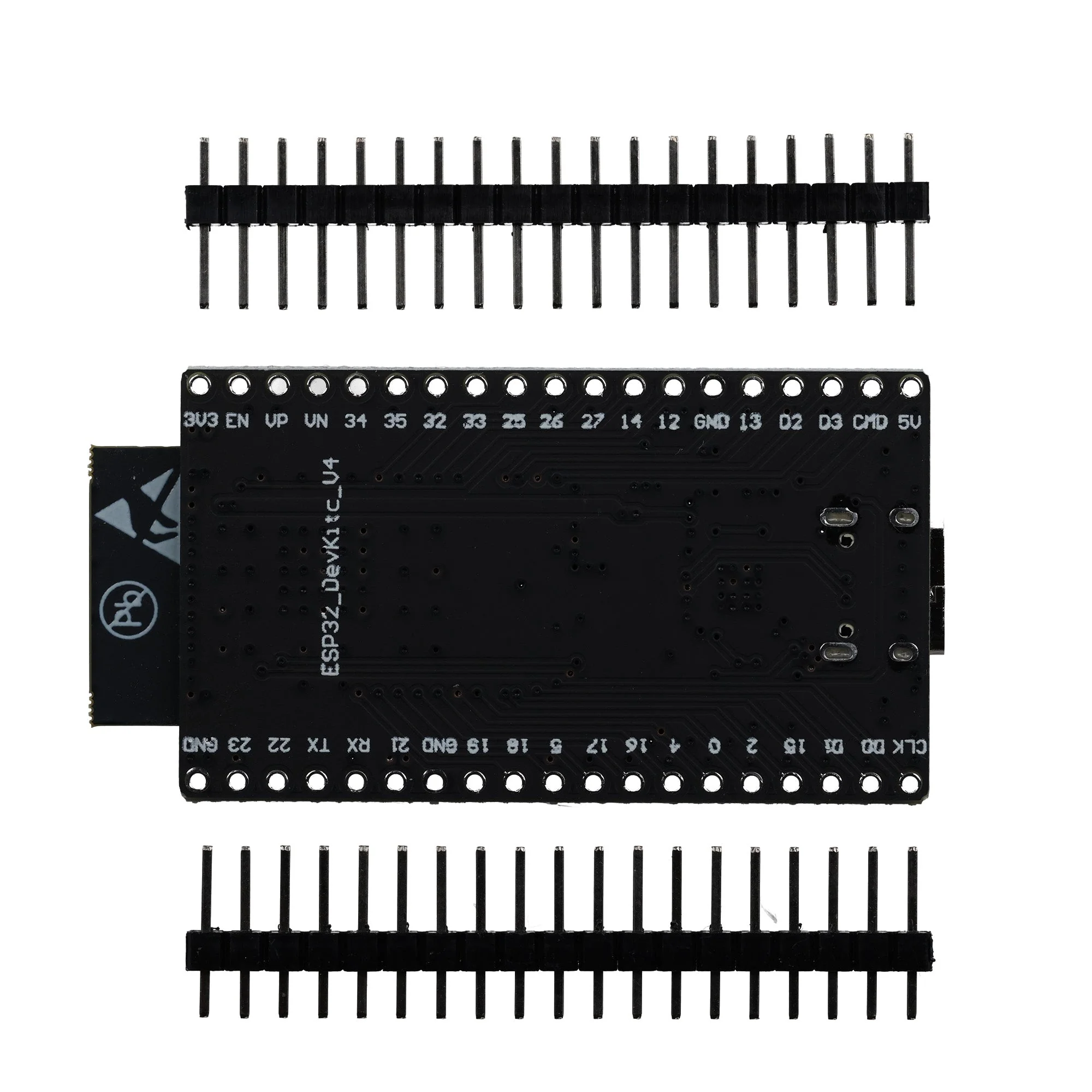

Digitale und GPIO-Pins
