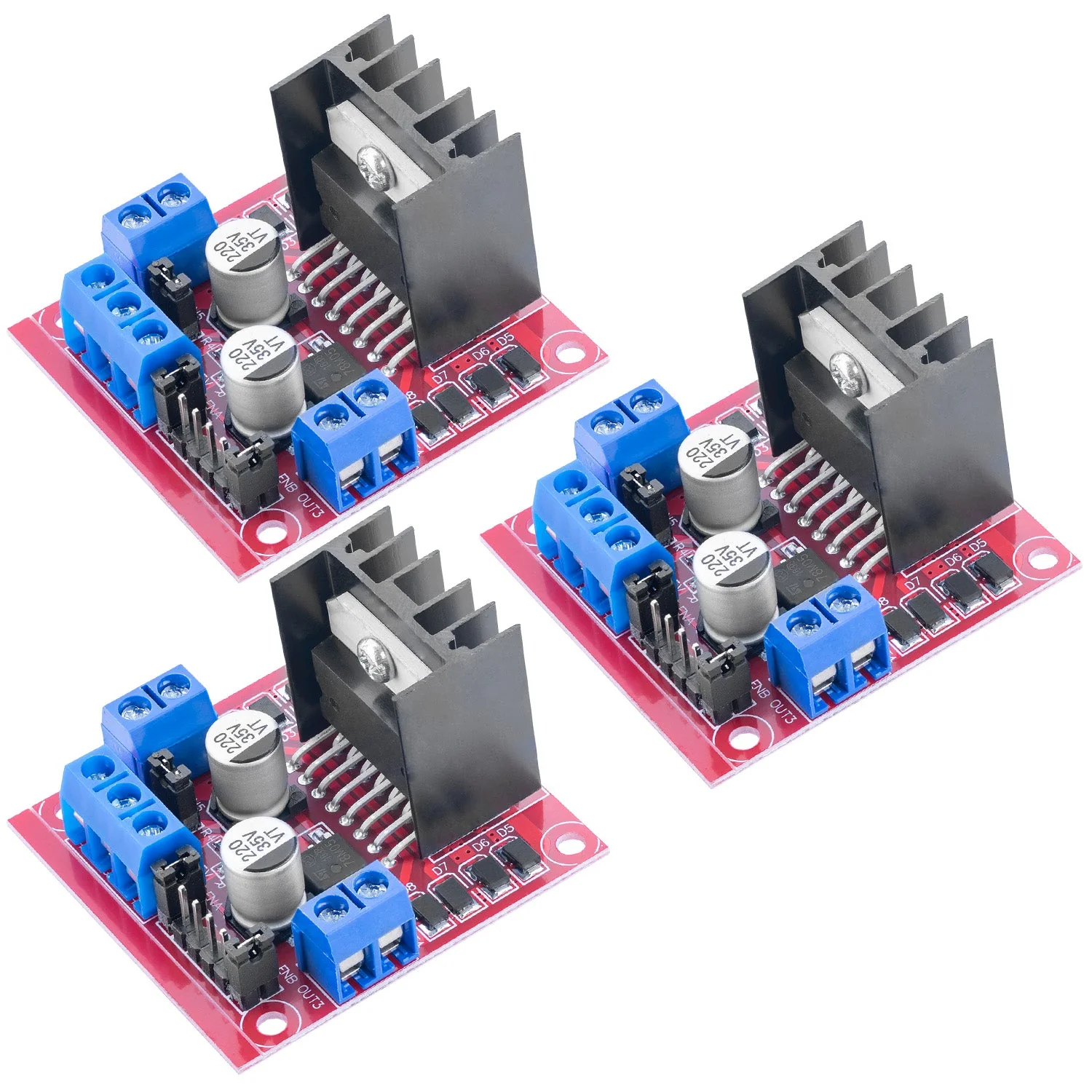

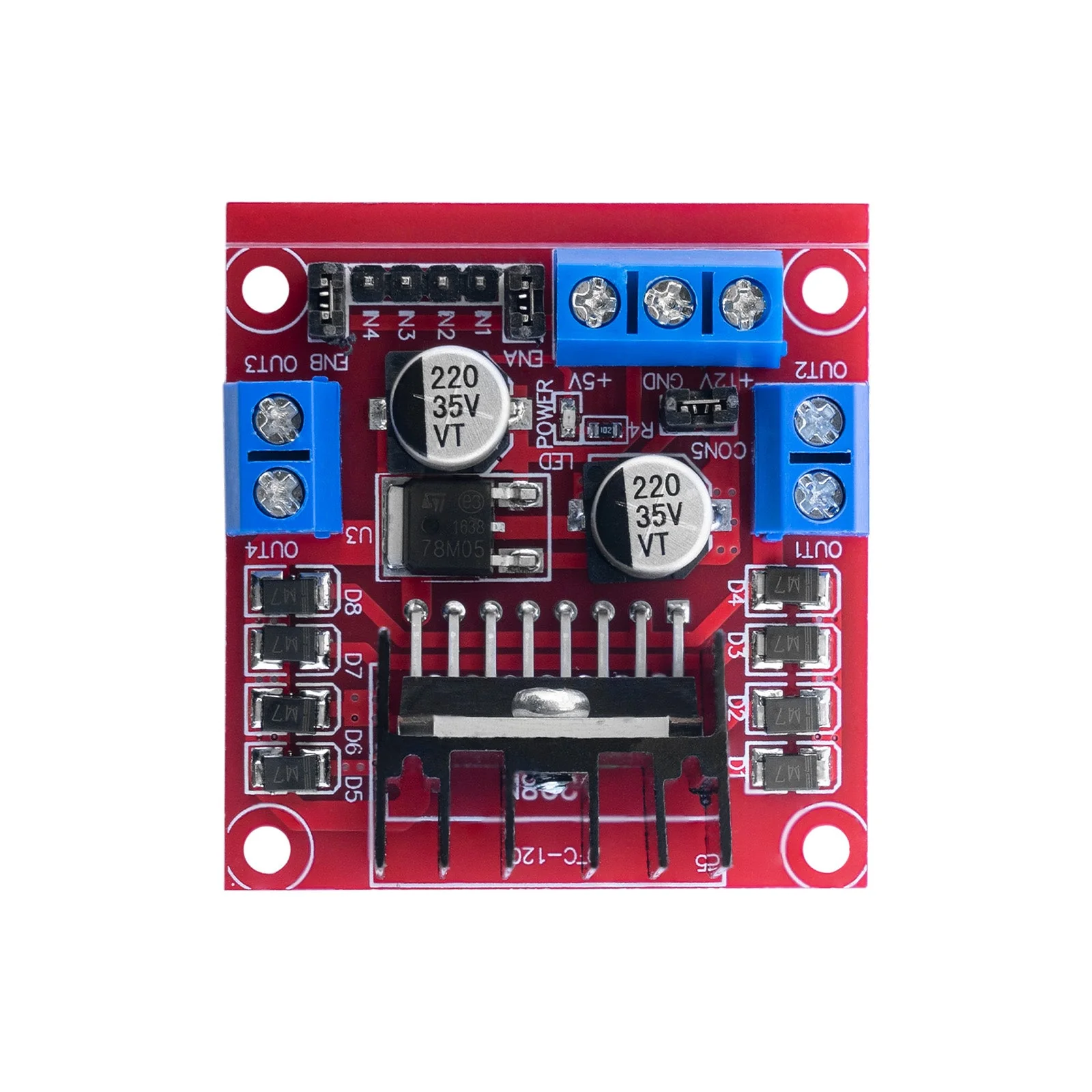

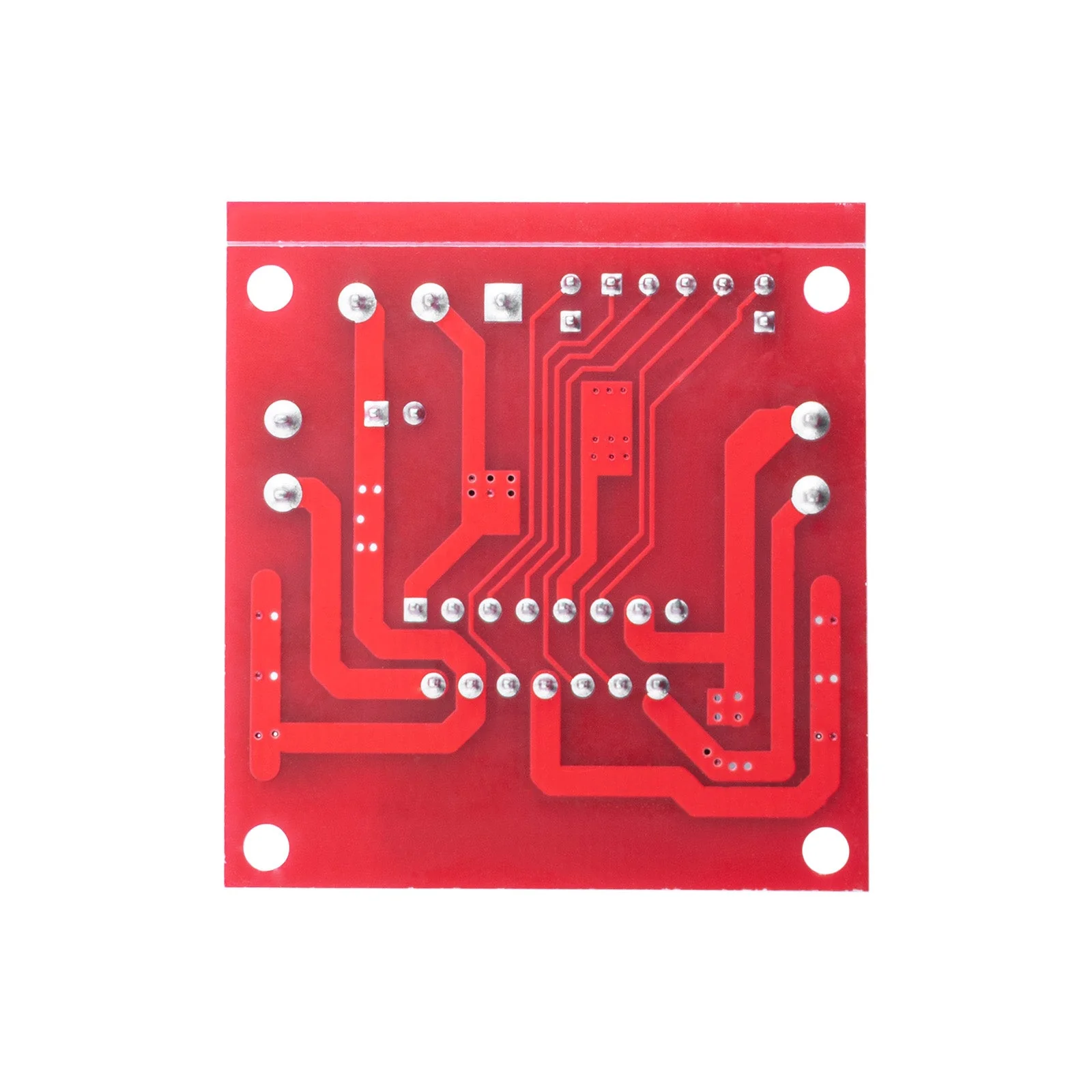

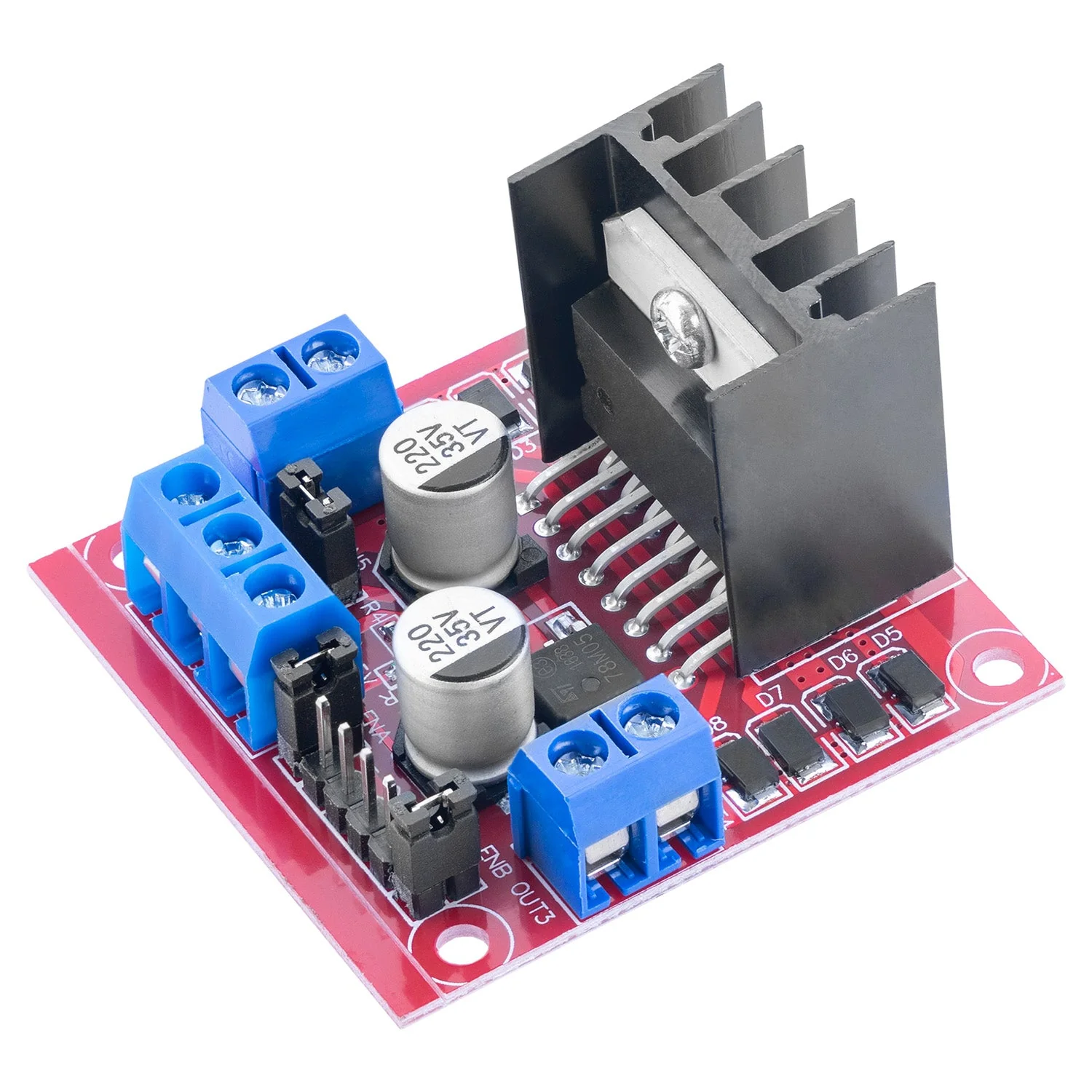

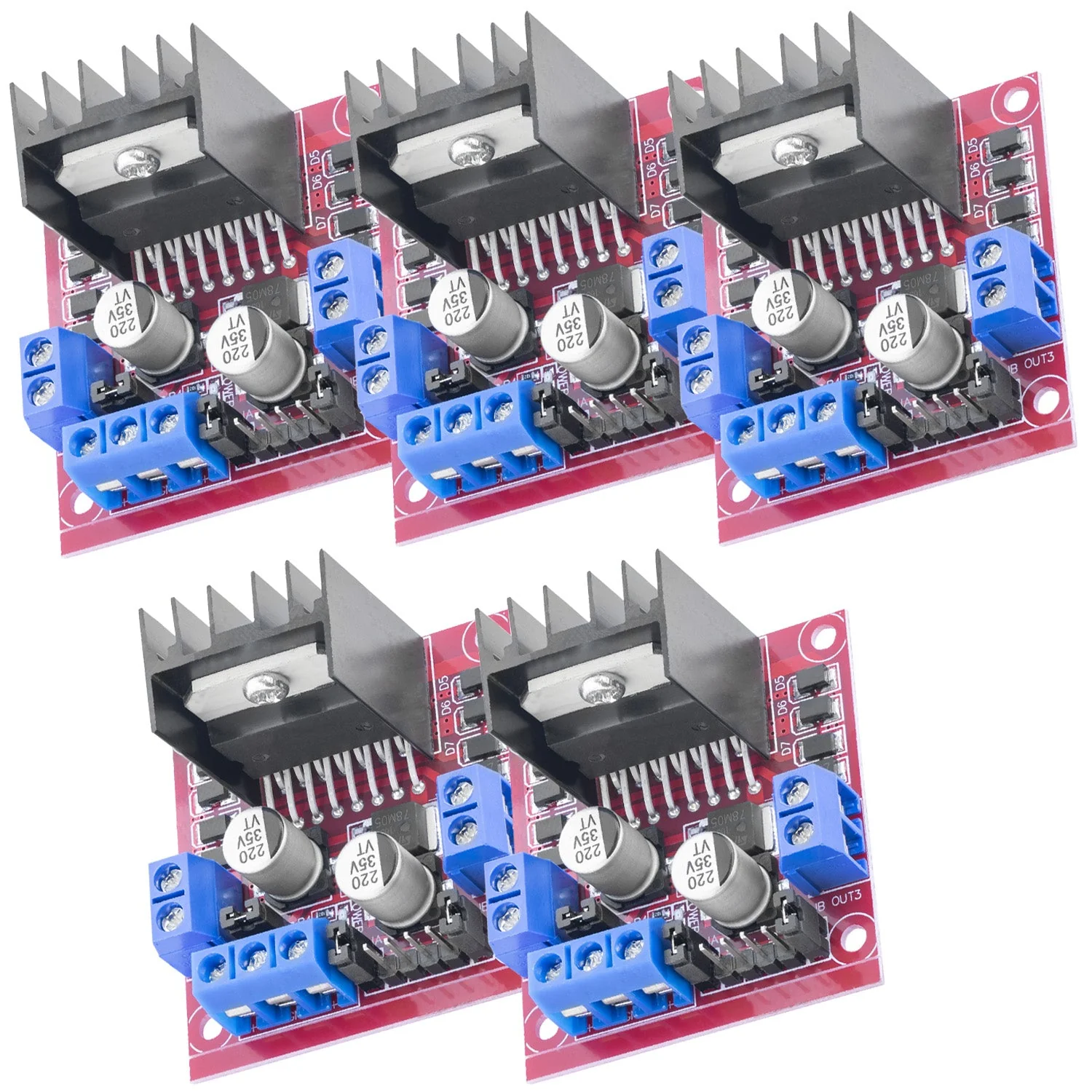

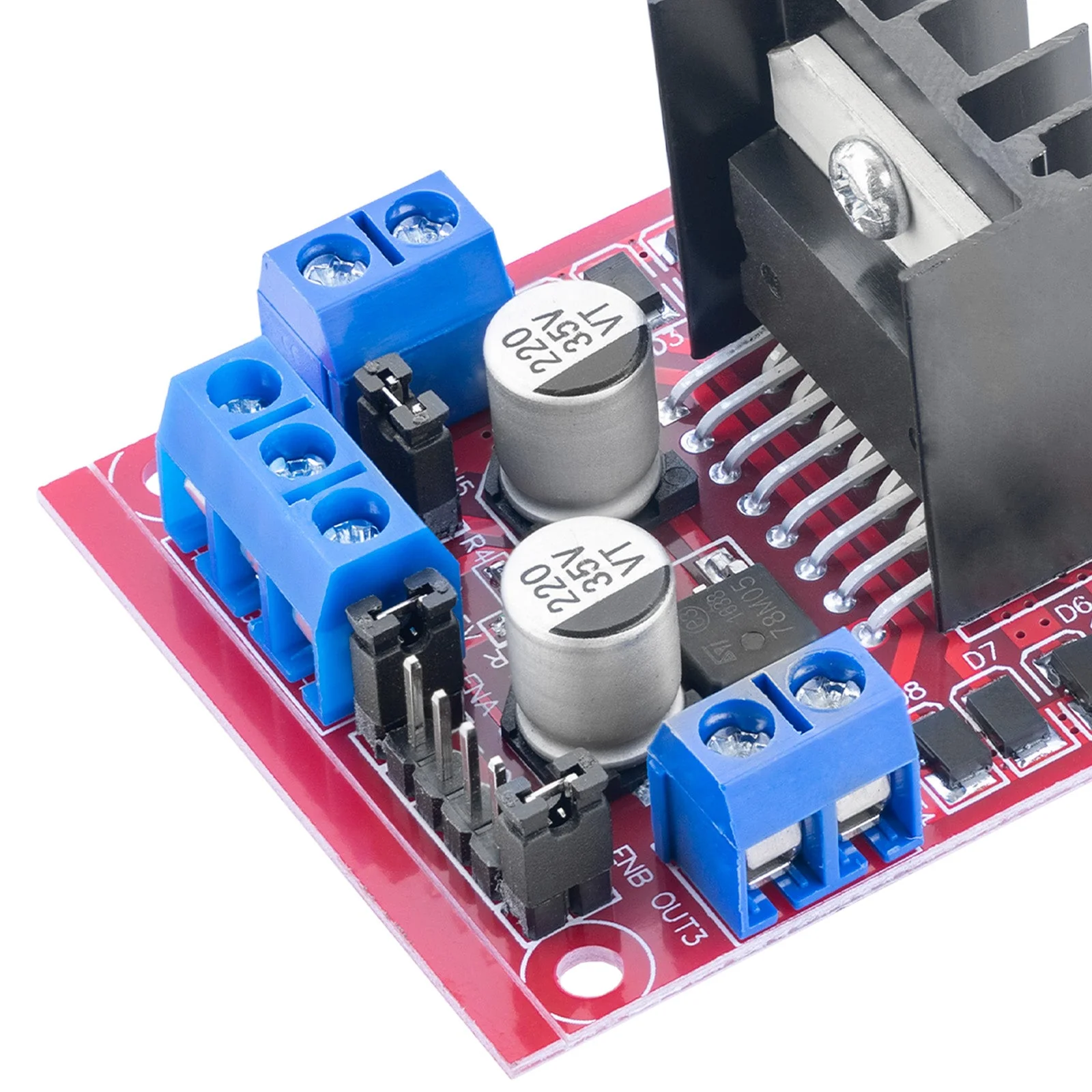

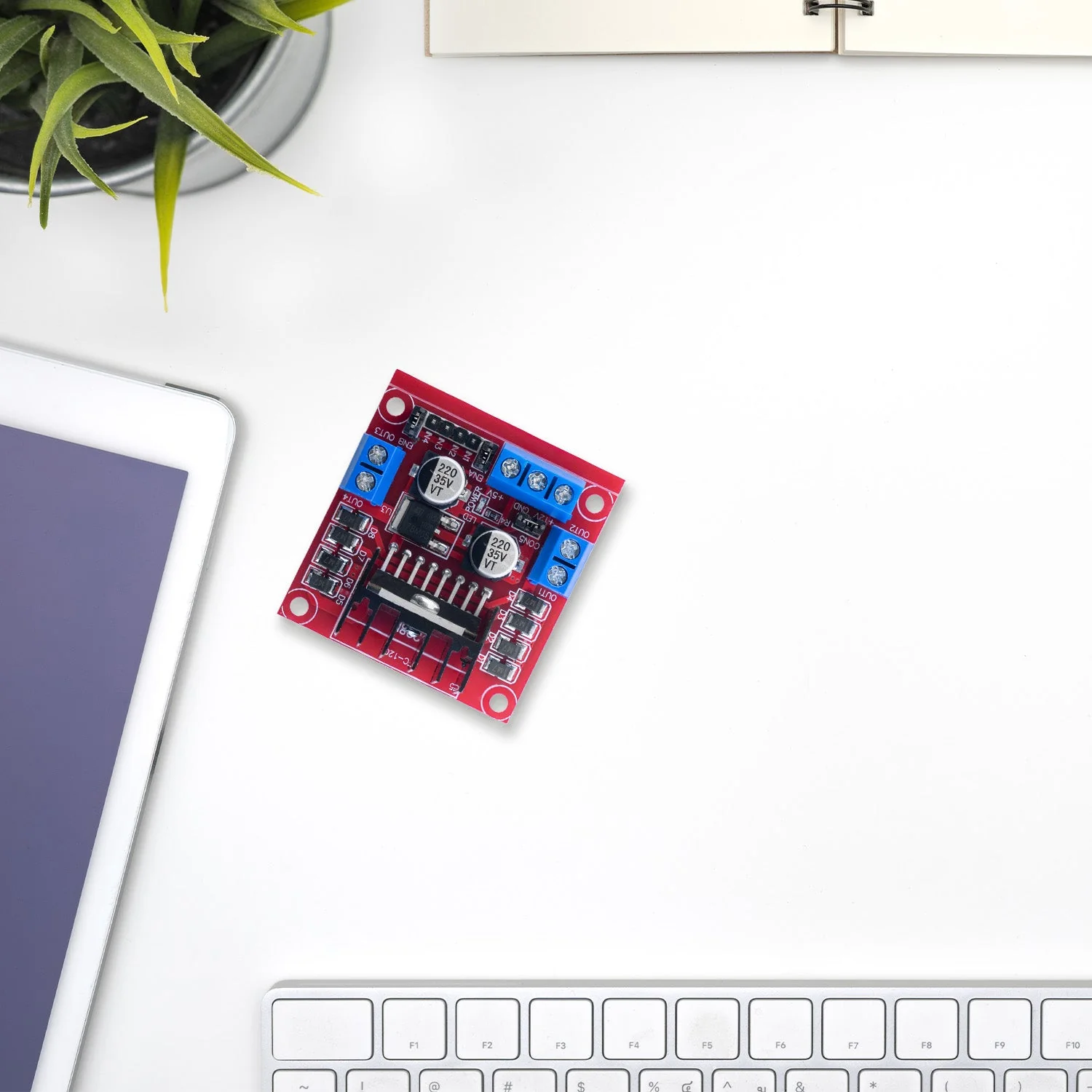

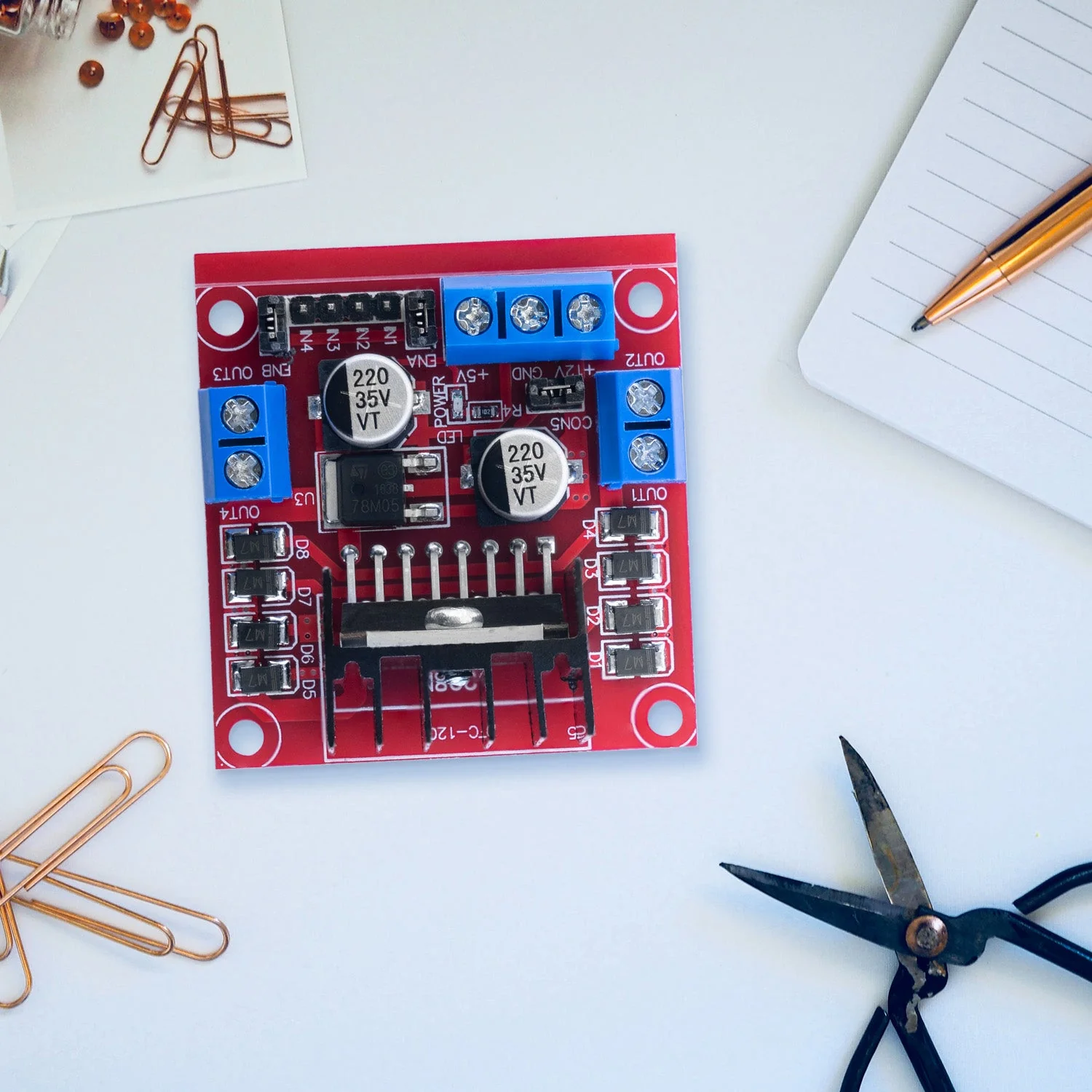

Doppel H-Brücke DC Motor Controller Board Modul AZ-L298N | kompatibel mit Arduino
Unser Produkt kann in verschiedenen Mikroelektronik-Projekten von Ihnen verwendet werden. Es ist sowohl für Anfänger als auch für Fortgeschrittene geeignet. Bringen Sie etwas Bewegung in Ihr Zuhause!
Technische Merkmale:
- Motorsteuerungs-IC: L298N
- Betriebsspannungsbereich: 5-35V
- Kontinuierlicher Strom pro Kanal: 2A
- Leiterplattengröße: 44 x 47 x 28 mm
- Gewicht: 24g
- Doppel H-Brückenschaltung zur Steuerung von 2 Gleichstrommotoren oder 1 Schrittmotor
- PWM-Drehzahlregelung für jeden Kanal
- Eingebauter 5V-Spannungsregler für die Versorgung anderer Komponenten
- Eingebaute LED-Anzeigen für Motor- und Modulstatus
- Schraubklemmen für den einfachen Anschluss von Motor und Stromversorgung
- Kompatibel mit einer Vielzahl von Mikrocontroller-Boards, einschließlich Arduino
Allgemeine Anwendung
Der Motortreiber kann in einer Vielzahl von Projekten eingesetzt werden, z. B. in der Heimautomatisierung, in der landwirtschaftlichen Automatisierung und in anderen Anwendungen, die eine Motorsteuerung erfordern.
Verwendung des internen Spannungsreglers
Der Treiber ist mit einem internen Spannungsregler ausgestattet. Solange die Eingangsspannung für die Motoren über 7 V liegt, versorgt dieser Regler den Treiber mit 5 V. Der Regler hat auch einen 5V-Ausgang. Dieser kann dazu verwendet werden, einen Mikrocontroller oder ein anderes Gerät in Kombination mit dem Treiber zu betreiben. Wenn die Eingangsspannung unter 7 V liegt, muss der Jumper auf der Platine entfernt werden. Dadurch wird der Regler deaktiviert und der ehemalige 5V-Ausgang wird zu einem 5V-Eingang. Die Speisung des Eingangs ist nicht optional, die 5V sind erforderlich, damit der Treiber richtig funktioniert.
Original: $9.95
-65%$9.95
$3.48Weitere Bilder
