LCD1602 Display Keypad Shield HD44780 1602 Modul mit 2x16 Zeichen

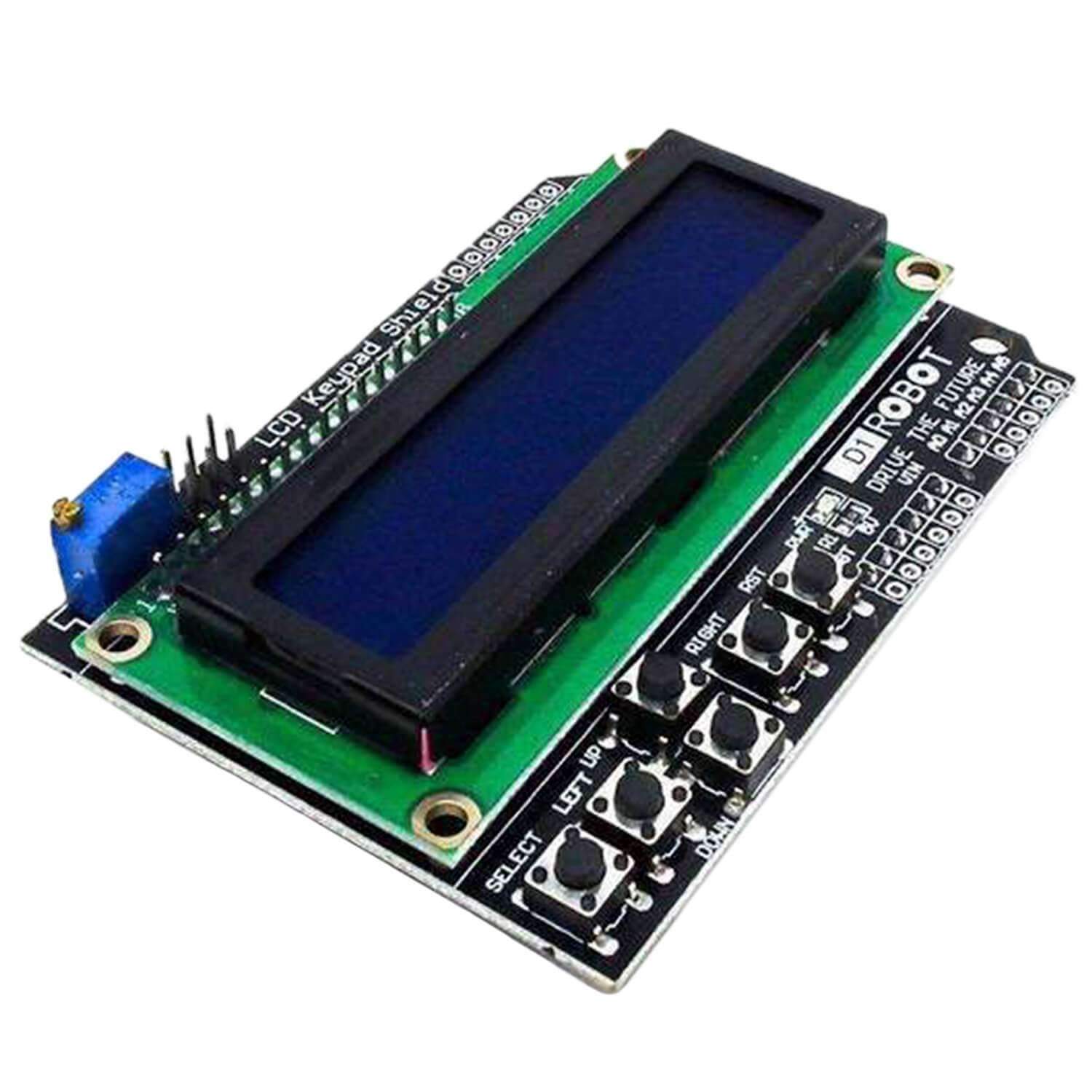

Das AZ-Delivery LCD Shield verfügt über eine 2-zeilige Anzeige mit jeweils 16 Zeichen (weiße Schrift auf blauem Grund) und 6 Drucktastern für die Eingabe.

Für die LCD-Schnittstelle werden die Anschlüsse 4, 5, 6, 7, 8, 9 und 10 belegt. Die Taster werden über ein Widerstandsnetzwerk am analogen Eingang Pin 0 eingelesen.

Der Kontrast des Displays lässt sich über ein Potentiometer einstellen, die Hintergrundbeleuchtung kann ein- und ausgeschaltet werden.

Die Pin-Belegung des LCD-Shields wird im E-Book beschrieben. Mit der RST-Taste kann das Arduino-Programm zurückgesetzt werden.

Spezifikationen:

• Größe: 80 mm x 58 mm
• Es stehen 5 Steckplätze für den Anschluss analoger Sensoren zur Verfügung.
• Betriebsspannung: 5V
• Verschiedene Anwendungen: Es ist ideal für die Überwachung von Werten von mehreren Sensoren oder ergänzenden Informationen.
• Erweiterte verfügbare I/O-Pins
