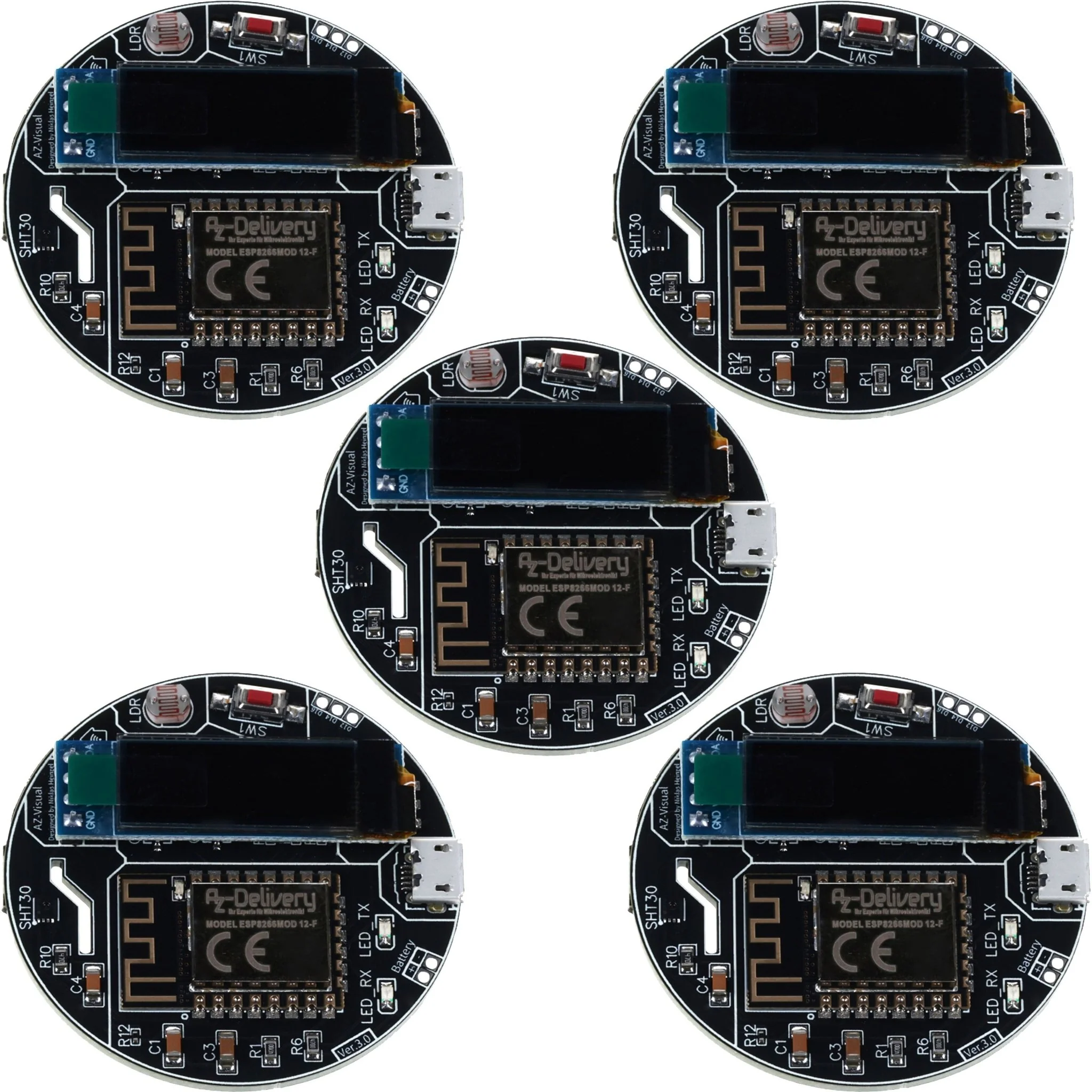

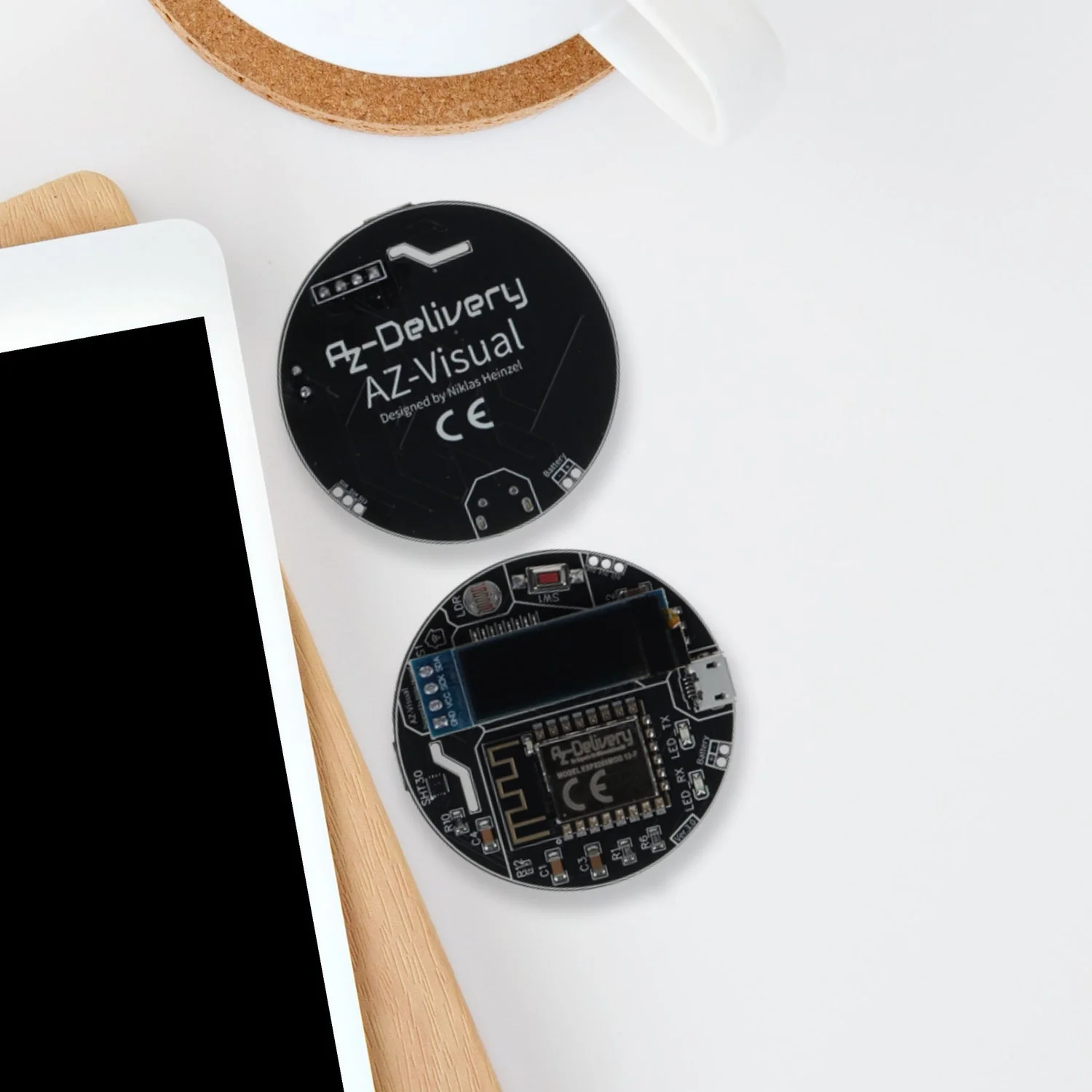

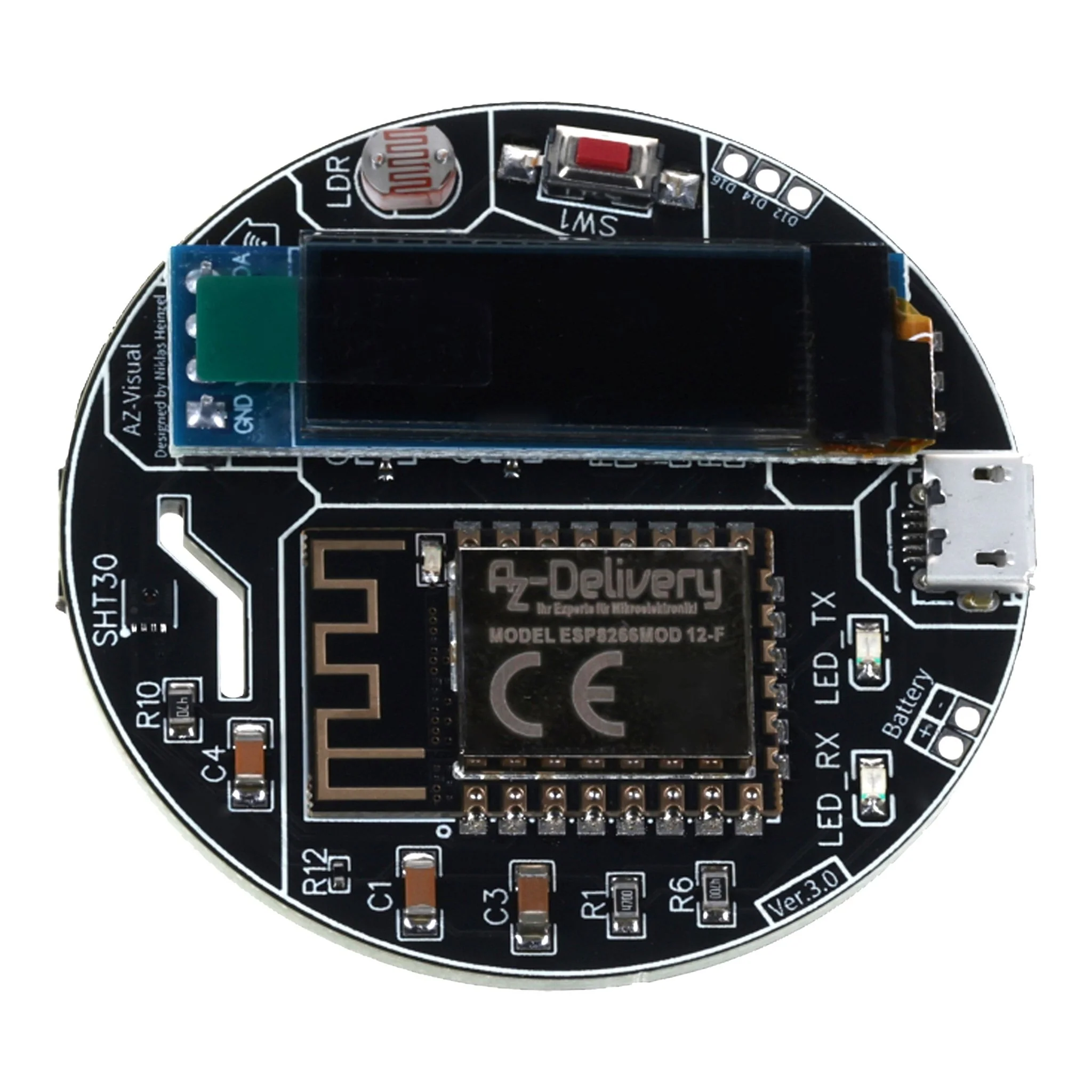

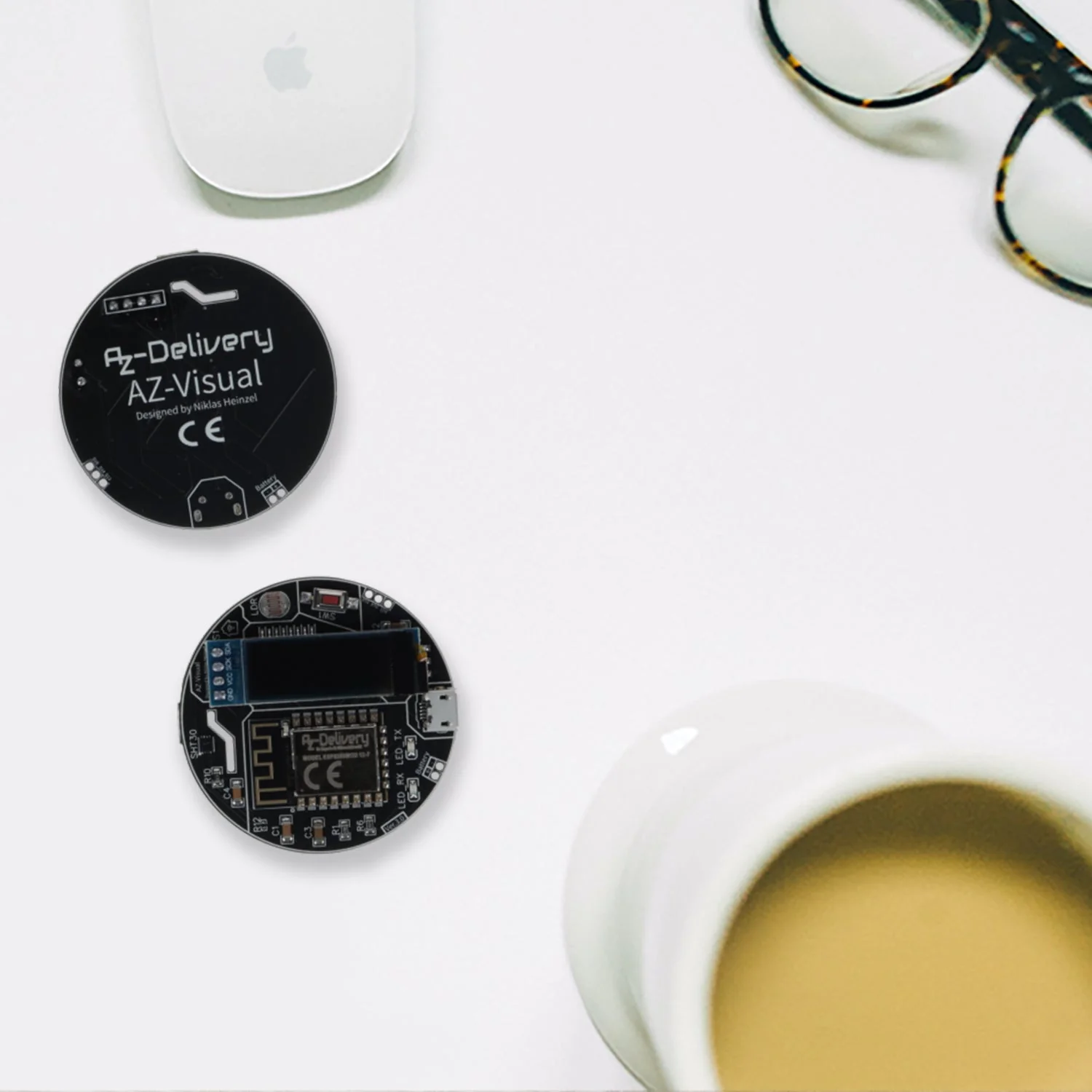

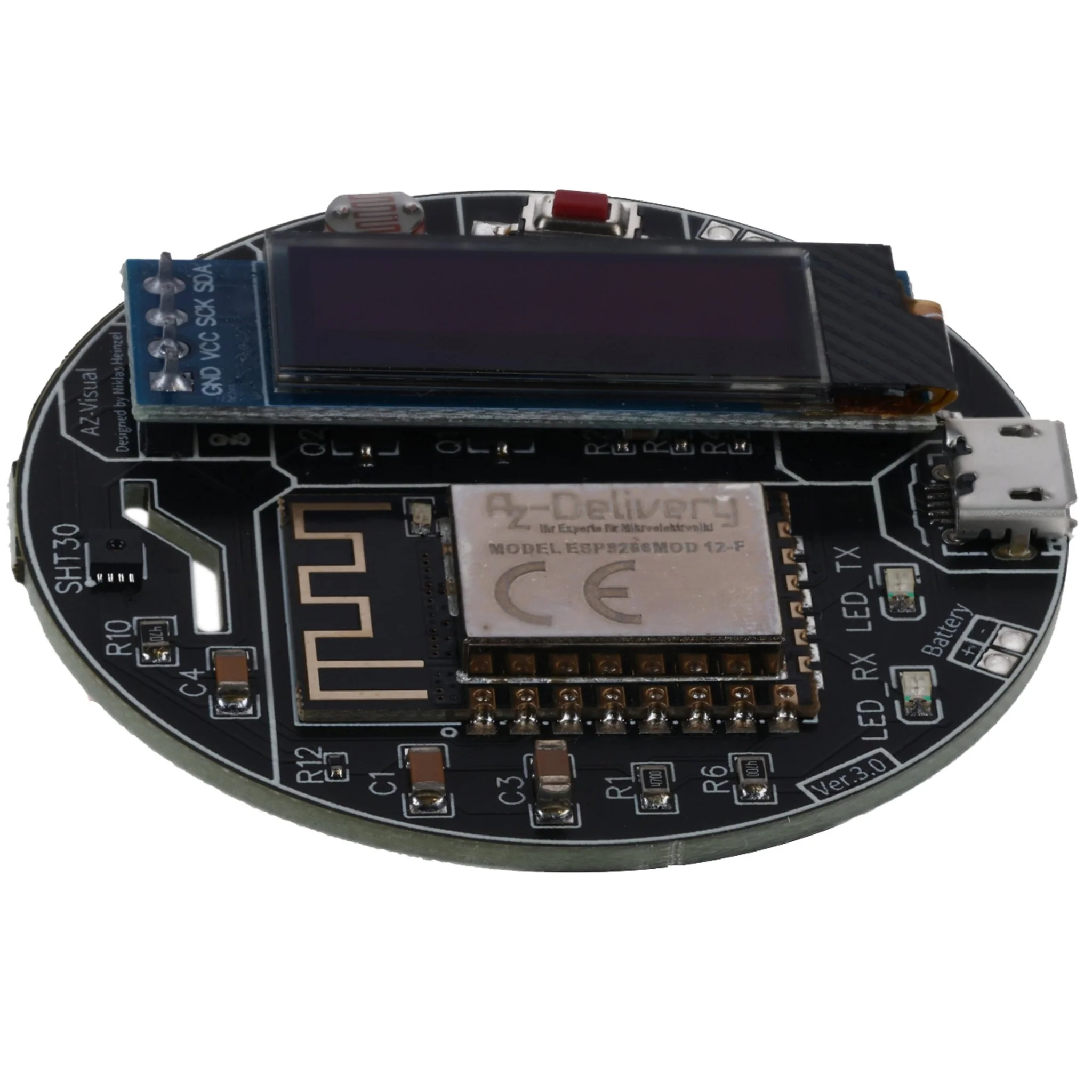

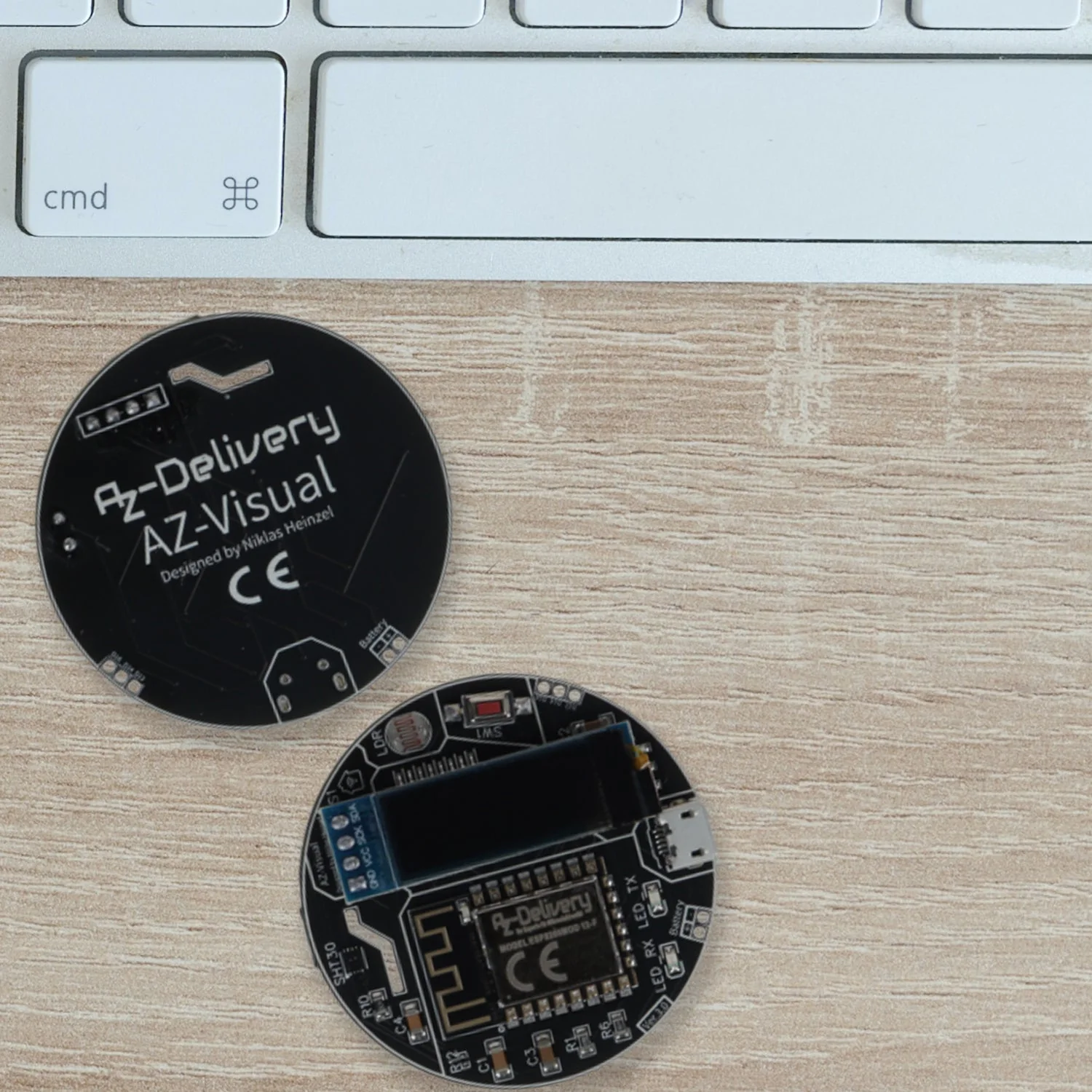

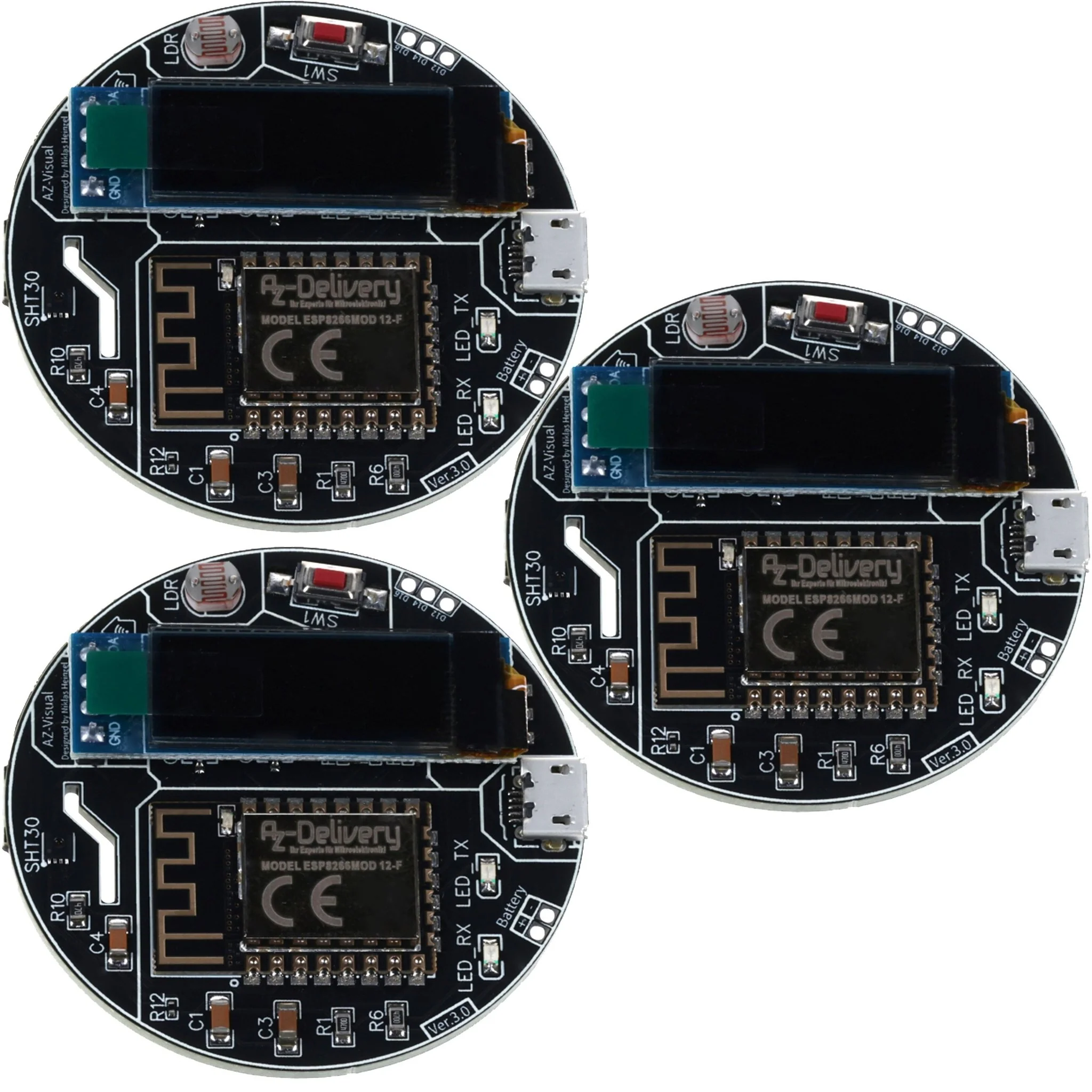

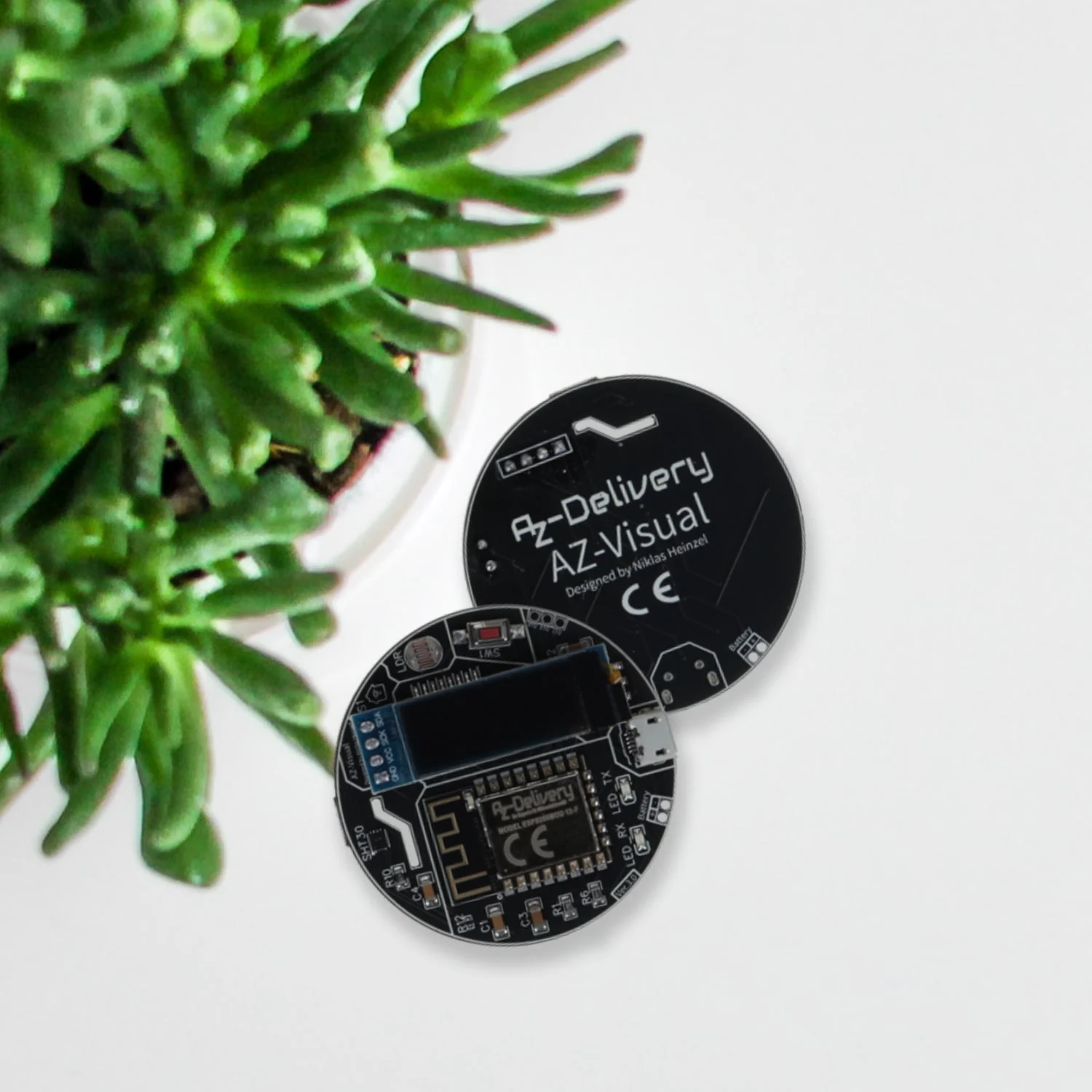

AZ-Visual – ESP8266-12F Entwicklungsboard mit Temperatur-, Luftfeuchtigkeits- und Umgebungslichtsensor (SHT30 und LDR) + OLED-Display 0.91“

Mit Hilfe dieses vielseitigen Boards lassen sich eine Vielzahl interessanter DIY-Projekte einfach und effektiv umgesetzt werden. Eine große Anzahl von Schnittstellen zur Außenwelt, kombiniert mit einer starken Kombination von Sensoren, bestehend aus Temperatur-, Luftfeuchtigkeits- und Umgebungslichtsensor (SHT30 und LDR) können in Verbindung mit dem eingebauten OLED-Display verschiedenste Anforderungen erfüllen.

Dieses WiFi-fähige Mikrocontroller-Board ist in der Lage, die Temperatur, Feuchtigkeit und Helligkeit messen. Darüber hinaus kann eine Vielzahl von Visualisierungen auf dem OLED-Display generiert werden, was zusammen mit den freien GPIO-Pins, eine Vielzahl von interessanten Kombinationsmöglichkeiten ergibt. Neben dem möglichen Batteriebetrieb, ist die Programmierung und Bedienung des Boards sehr einfach über eine Micro-USB Schnittstelle. Das Produkt bietet insbesondere Einsteigern oder für Projekte mit geringem Budget und engem Zeitplan eine einfache Möglichkeit, das Geplante zu realisieren.

Merkmale:

• Sensorik für Temperatur, Feuchtigkeit und Helligkeit
• Versorgungsspannung von 2,4 V bis 5,5 V am Batterie-Pin oder über Micro-USB
• On-board OLED-Display für einfaches und schnelles Prototyping
• Netzwerkeinbindung durch WLAN-Chipsatz (ESP12F)
• Programmierung ohne FTDI-Adapter (CH340C) über den Micro-USB Anschluss
• TX/RX LED auf dem Board (Visualisierung während des Uploads)
• frei verwendbare GPIOs mit Beschriftung auf der Platine
• kleiner Formfaktor von nur 50mm im Durchmesser



SHT30-DIS-B - Temperatur- und Feuchtesensor-Erweiterungsplatine

Feuchte- und Temperatursensor im winzigen 8-poligen DFN-Gehäuse. Charakterisiert durch erweiterte Signalverarbeitung, zwei unterschiedliche und vom Benutzer wählbare I2C Adressen und Kommunikationsgeschwindigkeiten von bis zu 1MHz.

• Vollständig kalibrierter, linearisierter und temperaturkompensierter digitaler Ausgang
• Typische Genauigkeit von +-1,5 % (Luftfeuchtigkeit) und +- 0,1 °C (Temperatur)



LDR GL5549 - Umgebungslichtsensor

Analoger Sensor mit zwei photoleitenden Cadmiumsulfid (cdS)-Zellen und einer Spektralempfindlichkeit ähnlich dem menschlichen Auge. Durch den zunehmenden Zellwiderstand bei zunehmender Helligkeit ist es möglich, eine relatives Helligkeitsniveau zu messen.

• Sehr hohe Zuverlässigkeit durch Epoxy-Beschichtung
• Schnelle Reaktion aufgrund der guten Spektraleigenschaften

Das Board ist primär für den Einsatz in Entwicklungsumgebungen konzipiert, in denen ein schnelles und effizientes Prototyping gefragt ist. Durch die einzigartige Kombination von Sensoren, einem OLED-Display und einem vielseitigen Mikrocontroller sind eine Vielzahl an Projekten möglich.



Projektideen wären zum Beispiel:

• Wetterstation (innen/außen)
• Umgebungslichtsensor, der Geräte über Wifi automatisch einschaltet und

den Status auf dem OLED-Display ausgibt

• Sensorstation mit Anbindung an ein Cloud-Dashboard
• ...
