AZ-MEGA2560-Board Mikrokontroller mit USB-C Anschluss Entwicklungsboard kompatibel mit Arduino

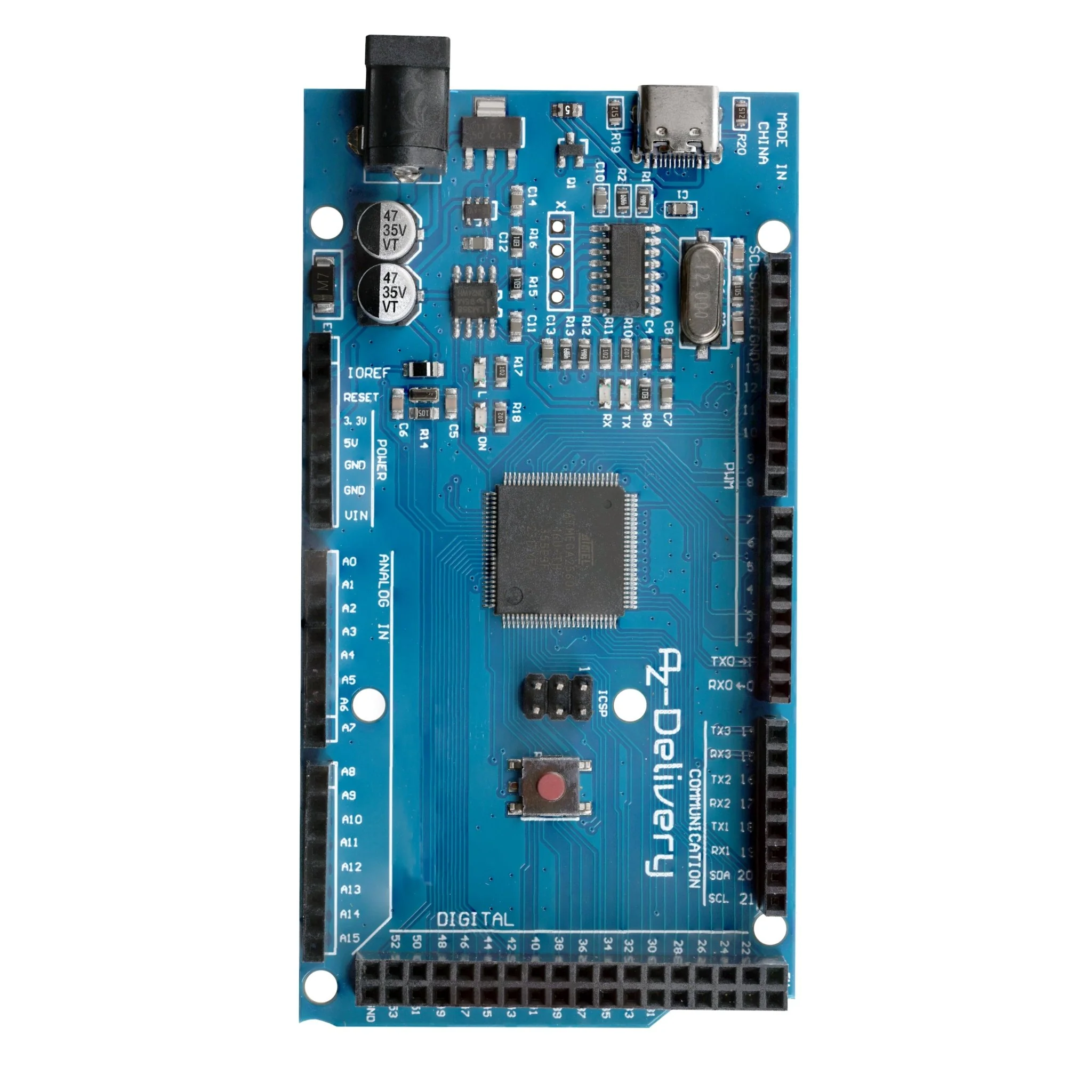

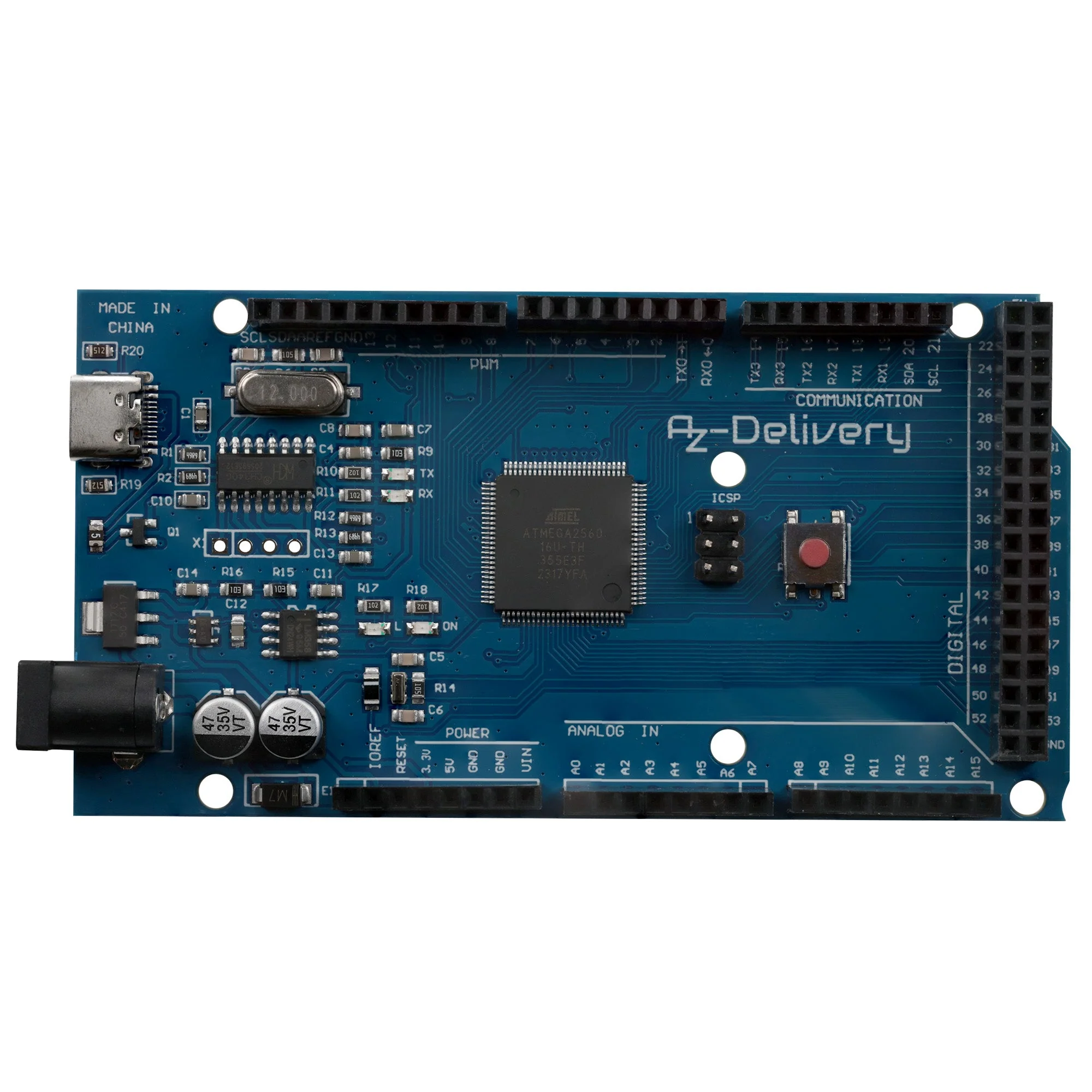

AZDelivery AZ-MEGA2560-Board Mikrokontroller mit USB-C Anschluss

Mit dem Kauf des AZ-Delivery AZ-MEGA2560-Boards sparen Sie Geld, erhalten jedoch die volle Leistung und Vielseitigkeit des Originals. Dank des gleichen Pin-Layouts und des AZ-MEGA2560-Board-Chipsatzes sind keine Code-Anpassungen erforderlich, und Sie haben Zugriff auf das komplette Sortiment an Shields, das auch mit dem originalen Mega R3 kompatibel ist.

Das AZ-MEGA2560-Board kann direkt über den PC oder optional über eine externe Spannungsquelle mit einem 5,5 x 2,1 mm Stecker (min. 6V, max. 15V; empfohlen sind 7-12V) betrieben werden.

Ein CH340-Konverter ermöglicht die Kommunikation über USB mit dem PC. Selbst umfangreiche Sketche mit bis zu 248 KB Speicher können hochgeladen werden (8 KB des 256 KB großen Flashspeichers werden vom Bootloader belegt). Darüber hinaus verfügt das 16 MHz getaktete AZ-MEGA2560-Board über 8 KB SRAM und 4 KB EEPROM-Speicher. Es stehen 54 digitale I/O-Pins zur Verfügung, von denen 14 PWM unterstützen, sowie 6 externe Interrupt-Pins und 16 analoge Eingänge mit 10-bit-Auflösung. Die Datenübertragung erfolgt über zwei Hardware-Serial-Verbindungen, SPI und I²C.

Für den Einstieg erhalten Sie kostenlos ein eBook mit Installations- und Programmieranleitungen. Der Link dazu liegt Ihrer Bestellung bei.

Willkommen in der AZDelivery-Familie! Hier finden Sie qualitativ hochwertige Produkte für Ihre Projekte mit Raspberry Pi. Wir freuen uns, Ihnen Anwendungsbeispiele, komplette Installationsanleitungen, E-Books, Bibliotheken und persönlichen Support anbieten zu können. AZ-Delivery: Ihr Mikroelektronik-Experte!

Produktbeschreibung

Mit dem Kauf des AZ-MEGA2560-Boards sparen Sie Geld und erhalten dennoch die volle Leistung und Vielseitigkeit des Originals. Dank des gleichen Pin-Layouts und des leistungsfähigen AZ-MEGA2560-Board-Chipsatzes sind keine Code-Anpassungen erforderlich. Das Board ist kompatibel mit dem gesamten Shield-Sortiment, das auch mit dem originalen Mega verwendet wird. Es eignet sich sowohl für Anfänger als auch für Profis und kann für einfache bis komplexe Projekte verwendet werden.

Technische Daten

- Mikrocontroller: AZ-MEGA2560-Board

- Abmessungen: 102 x 53 x 15 mm (4.1 x 2 x 0.6 in)

- Schnittstellen: SPI, I²C, UART

- Flash-Speicher: 256 KB (8 KB davon für den Bootloader)

- SRAM: 8 KB

- EEPROM: 4 KB

- Taktfrequenz: 16 MHz

- DC-Stecker Betriebsspannung: 6-15 V (empfohlen: 7-12 V)

- USB-Betriebsspannung: 5 V

- Belastbarkeit pro I/O-Pin: 40 mA

- Belastbarkeit für 3,3V-Pin: 50 mA

- Digitale I/O-Pins: 54 (davon 14 mit PWM-Unterstützung)

- Analoge Eingangs-Pins: 16

Besonderheiten

- Leistungsfähiger ATmega2560-Chipsatz mit 256 KB Flashspeicher, 8 KB SRAM und 4 KB EEPROM.

- Ideal für Projekte, die komplexe Schaltungen und mehr Speicherplatz erfordern.

- Rücksetzbare Polysicherung schützt den USB-Anschluss vor Überhitzung.

- Kompaktes und robustes Design für eine lange Lebensdauer.

Kompatibilität

Die Pin- und Code-Kompatibilität mit dem Original sorgt für dieselbe Leistung und Vielseitigkeit, sodass keine Anpassungen erforderlich sind. Das Board ist perfekt für kleine und große Projekte und kann mit anderen Boards und Shields kombiniert werden.

Stromversorgung

Der AZ-MEGA2560-Board kann direkt über den PC oder optional über eine externe Spannungsquelle mit einem 5,5 x 2,1 mm Stecker (min. 6 V, max. 15 V, empfohlen 7-12 V) betrieben werden.
